VPN实例间路由通过路由协议动态引入

发布时间:2022-02-07 13:57:25 作者:衡水铁头哥阅读:0

[导读]:最近在研究MPLS相关配置的时候意外发现设备还支持VPN实例间的路由信息引入,支持引入直连路由、静态路由、协议路由(ISIS、OSPF、RIP)还有BGP等等,同时支持配置路由策略,那这岂不是能省不少...

最近在研究MPLS相关配置的时候意外发现设备还支持VPN实例间的路由信息引入,支持引入直连路由、静态路由、协议路由(ISIS、OSPF、RIP)还有BGP等等,同时支持配置路由策略,那这岂不是能省不少事。

同时配置还特别简单,如果是需要将指定VPN实例的路由信息引入到公网中,从而使公网获取指定VPN的路由,那就在公共实例下配置引入即可,示例如下:

#

ip public-instance

#

address-family ipv4

route-replicate from vpn-instance RT1 protocol ospf 1

而如果是需要将公网或其他VPN实例的路由信息引入到指定VPN实例中,那就在指定VPN实例下配置引入即可,示例如下:

#

ip vpn-instance vpn1

#

address-family ipv4

route-replicate from public protocol ospf 1

组网需求

RT1-RT3分别对应3个内网网关,内网网段相同,均为192.168.1.0/24网段。用户流量在POP上通过VRF进行隔离,同时需要经过GW设备访问SRV服务器。

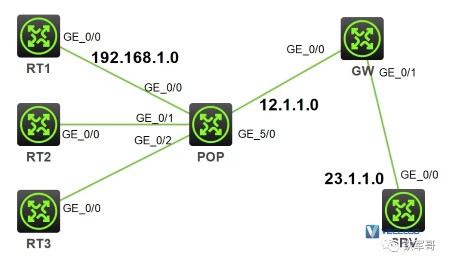

组网图

VPN实例间路由引入组网图。

VPN实例间路由通过路由协议动态引入

实验环境

Windows 10专业版(1909-18363.1556,16 GB内存)

HCL 3.0.1

MSR 36-20(Version 7.1.064, Release 0821P11)

配置步骤

参考命令特性,像这种不同租户的流量被划分到不同的VPN中,同时租户流量有需要访问公网的场景,需要配置将公网的路由信息引入到指定VPN实例中。正常来讲肯定是建议使用动态路由 + 路由策略进行引入的,此处作为演示,就直接引入直连路由和静态路由了。

这么看整体上就没有什么难点了,直接上设备配置:

POP

#

sysname POP

#

ip vpn-instance RT1

route-distinguisher 11:11

vpn-target 11:11 import-extcommunity

vpn-target 11:11 export-extcommunity

#

address-family ipv4

route-replicate from public protocol direct

route-replicate from public protocol static

#

ip vpn-instance RT2

route-distinguisher 22:22

vpn-target 22:22 import-extcommunity

vpn-target 22:22 export-extcommunity

#

address-family ipv4

route-replicate from public protocol direct

route-replicate from public protocol static

#

ip vpn-instance RT3

route-distinguisher 33:33

vpn-target 33:33 import-extcommunity

vpn-target 33:33 export-extcommunity

#

address-family ipv4

route-replicate from public protocol direct

route-replicate from public protocol static

#

interface GigabitEthernet0/0

ip binding vpn-instance RT1

ip address 192.168.1.1 255.255.255.0

#

interface GigabitEthernet0/1

ip binding vpn-instance RT2

ip address 192.168.1.1 255.255.255.0

#

interface GigabitEthernet0/2

ip binding vpn-instance RT3

ip address 192.168.1.1 255.255.255.0

#

interface GigabitEthernet5/0

ip address 12.1.1.1 255.255.255.0

#

ip route-static 23.1.1.0 24 12.1.1.2

GW

#

sysname GW

#

interface GigabitEthernet0/0

ip address 12.1.1.2 255.255.255.0

#

interface GigabitEthernet0/1

ip address 23.1.1.2 255.255.255.0

nat outbound

SRV

#

sysname SRV

#

interface GigabitEthernet0/0

ip address 23.1.1.3 255.255.255.0

验证配置

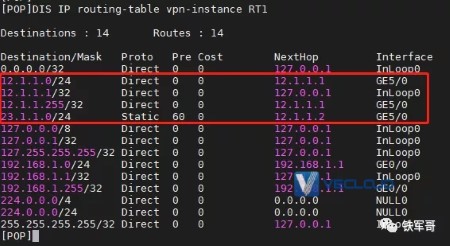

我们先查看POP设备的VRF路由表信息。

VPN实例间路由通过路由协议动态引入

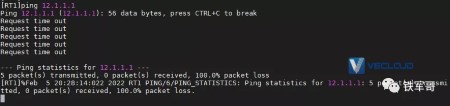

可以看到已经有引入的路由条目了,分别是接口G5/0的直连路由和全局的静态路由。现在测试一下RT1的访问情况。

VPN实例间路由通过路由协议动态引入

发现无法正常访问,我们从POP设备上debug看一下。

VPN实例间路由通过路由协议动态引入

可以看到收包正常,发包也是正常的。但是再接着往下来,就不正常了。

VPN实例间路由通过路由协议动态引入

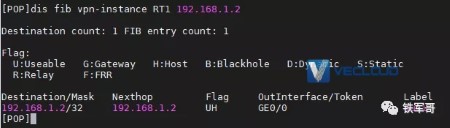

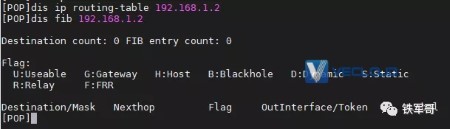

从公共实例中没有到RT1的转发表项,到RT1的转发表项在VPN实例中。

VPN实例间路由通过路由协议动态引入

那就只能是再从公共实例中引入一遍了。

#

ip public-instance

#

address-family ipv4

route-replicate from vpn-instance RT1 protocol direct

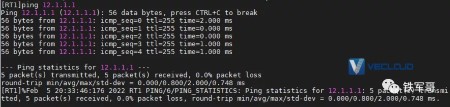

加上这个配置到POP设备上的接口地址就通了。

VPN实例间路由通过路由协议动态引入

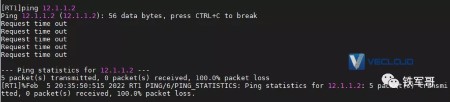

但是再往后走又不通了,问题是一样的,远端设备也是缺少回程路由。

VPN实例间路由通过路由协议动态引入

这次在POP设备上行口配置NAT来解决。

#

interface GigabitEthernet5/0

ip address 12.1.1.1 255.255.255.0

nat outbound

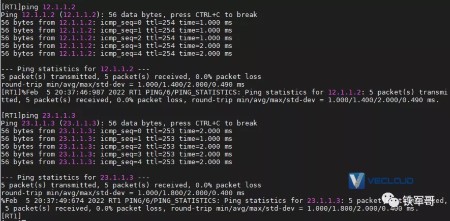

VPN实例间路由通过路由协议动态引入

不过现在有个问题,那就是3个VRF的私网网段是相同的,能实现全部访问SRV设备吗?

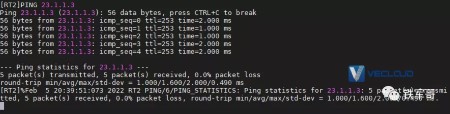

VPN实例间路由通过路由协议动态引入

可以看到能够正常访问,那为啥没有冲突呢?

VPN实例间路由通过路由协议动态引入

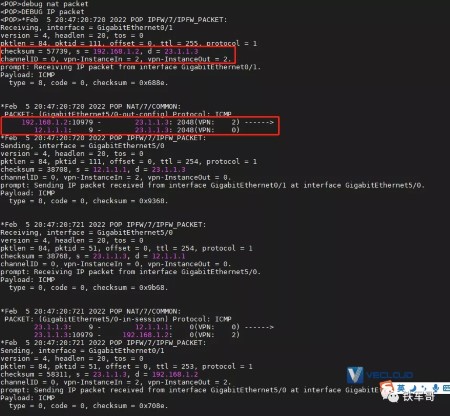

通过debug ip packet和nat packet可以看到,设备在转发报文时,给每个会话或者说是每条流都有对应的VPN实例记录,本案例中RT2对应的编号是2,全局公共实例对应的编号是0。这样以来,即使租户网络地址重叠也没有影响了。

再和之前的方案对比一下,该方案不需要增加接口,每当有新的租户接上来时,只要对应的配置VPN实例间的路由引入即可。再说了,动态路由就是要比手工配置的静态路由高级不是?

额外提醒一下,通过本文的方法引入的路由默认是不允许再发布的,如果需要发布,需要配置advertise参数,以允许发布引入的路由。示例如下:

route-replicate from vpn-instance RT1 protocol direct advertise
