华为云专线接入方案分享

发布时间:2022-04-07 13:30:49 作者:Harvey_Zhao阅读:0

[导读]:企业上云后,如何快速稳定地连接云上和云下?当然,当然云专线。华为云提供云专线接入方案,高速连接云下IDC和云VPC。本文详细介绍了专线访问方案,分析了静态访问模式和BGP访问模式的原理,解释了建议使用...

企业上云后,如何快速稳定地连接云上和云下?当然,当然云专线。华为云提供云专线接入方案,高速连接云下IDC和云VPC。本文详细介绍了专线访问方案,分析了静态访问模式和BGP访问模式的原理,解释了建议使用单线访问单VPC、单线访问多VPC等典型场景。

专线,即客户云下机房与公有云机房之间,有独享光纤通道,保证独立带宽,SLA保证可靠性。它不同于互联网传输。互联网由许多人共享,而专线是独享的。

华为云专线接入方案分享

专线穿越运营商网络,直接从客户机房连接到华为云VPC。然而,这根专线不是华为云提供的,而是运营商提供的服务。因此,租户需要从运营商那里购买专线,接收华为云的专线网关。华为云负责将专线连接到指定的VPC,完成端到端的高速连接。

在华为云侧来说,其实是分成2个部分的:

专线到专线网关

专线网关到VPC

专线到专线网关,即为客户接入方式,又可以从不同的维度分为几种典型场景:

单专线静态接入

单专线动态接入

双专线静态接入

双专线动态接入

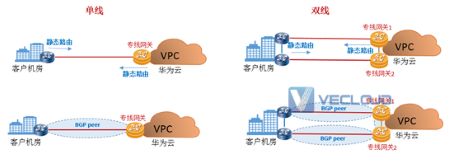

可以简单地用下面的图形表示:

华为云专线接入方案分享

华为云的region,每一个region都提供了2个专线网关,互为冗余备份。单线接入时,会选择某一个专线网关接入,而双线接入会分别接到2个专线网关。而对接方式提供2种,静态路由和BGP。

这里有几个疑问:专线是否可以比2根多?是否可以多线接入同1个专线网关?多线是否可以从客户机房的同1台路由器接入连出来?

当然,上面画出来的,只是几种典型的场景,如果有多个客户机房都要连到同一个region,便会存在多线。但是云侧只会提供每region2个专线网关,保证冗余即可,线路如何分配客户可以自行决定。如果需要多线只接入1个专线网关,那当然是可以的。但是多线本身就是出于冗余的考虑,如果接入同一个专线网关,网关本身故障多线同时中断,就无法发挥它的价值了。客户侧亦是如此,如果从同一台连出,必然存在单点问题。

当存在多条专线时,专线的冗余模式和自动切换便是我们所追求,使用BGP对接,切换的方式更灵活。

单线接入的方式比较简单,就不打开看了。下面重点看看双线接入场景下的配置问题。

双线静态接入:

华为云专线接入方案分享

双专线静态接入的场景,客户的2台CPE分别与华为云的2个专线网关对接,对接IP地址由客户指定。专线网关静态配置路由,将客户机房的网段指向CPE,而CPE将VPC的网段指向专线网关。专线网关内部会完成冗余。

CPE往专线网关方向,正常情况下流量是分担或者是主备,由客户自己指定,当任意一跟线路中断,客户机房需要保证流量能在CPE之间冗余

专线网关往CPE方向,正常情况下,专线网关会根据就近原则选择线路发送,当任意一跟线路中断,专线网关会完成冗余

双线动态接入:

华为云专线接入方案分享

双专线动态接入场景,客户的2台CPE与专线网关之间建立BGP,专线网关之间亦建立BGP。专线网关将VPC的subnet以BGP的方式发送给CPE,而CPE将IDC的subnet以BGP方式发送给专线网关。

CPE往专线网关方向,客户可自行配置本地优先级,决定线路是主备或者是主主。当某线路故障情况下通过BGP自动切换

专线网关往CPE方向,专线网关无法感知客户业务,客户可自行通过调整as-path的值,影响专线网关的选路规则,从而决定线路是主备或者是主主。当某线路故障,BGP可自行切换

专线网关到VPC内部。单根专线或者是多根专线接入到专线网关后,专线网关连接到后端的VPC,可分为2种场景:

接入访问1个VPC

接入访问多个VPC

专线接入访问1个VPC,是天然就支持的场景(因为申请专线时就已经指定要访问哪一个VPC),在此不再累述。

针对于客户专线要访问多个VPC的诉求,华为云提供了transit VPC的方案,可以通过某一个VPC,连通到其他的VPC。

华为云专线接入方案分享

如图举例:

假设IDC网段为10.20.0.0/16,客户在云上规划10.10.0.0/16,云上有多个VPC,每一个VPC分配1个C类地址,希望通过专线访问到所有的VPC。

配置方案:

指定1个VPC为transit VPC,申请专线访问transit VPC,专线侧将10.10.0.0/16都指向transit VPC

Transit VPC跟其他VPC之间通过peering对接,将各个VPC的subnet指向各个VPC

各个VPC将IDC的subnet通过peering指向transit VPC

如此便可实现互通。

以上就是华为云专线接入方案的分享。如果你还有其他问题,欢迎进行咨询探讨,希望VeCloud的专业的解决方案,可以解决你目前遇到的问题。微云网络除了华为云专线接入外,还提供阿里云专线、腾讯云专线、AWS专线、Azure专线、混合云组网等业务。如有相关需求,可致电400-028-9798与我们联系。
