Azure WAN SD-WAN和远程用户连接价格

发布时间:2022-06-02 13:55:20 作者:​Azure阅读:0

[导读]:Azure 虚拟 WAN 是一个网络服务,其中整合了多种网络、安全和路由功能,提供单一操作界面。 这些功能包括分支连接(通过 SD-WAN 或 VPN CPE 等虚拟 WAN 合作伙伴设备的连接自动化...

Azure 虚拟 WAN 是一个网络服务,其中整合了多种网络、安全和路由功能,提供单一操作界面。 这些功能包括分支连接(通过 SD-WAN 或 VPN CPE 等虚拟 WAN 合作伙伴设备的连接自动化)、站点到站点 VPN 连接、远程用户 VPN(点到站点)连接、专用 (ExpressRoute) 连接、云内部连接(虚拟网络的可中转连接)、VPN ExpressRoute 互连、路由、Azure 防火墙、专用连接加密。

本文介绍 Azure 虚拟 WAN 的三种常见部署方案,以及基于所列价格的典型部署估算价格。 此外,虚拟 WAN 在其他许多方案中也能发挥作用。

本文中显示的定价仅用作示例。

定价随时可能更改。 有关当前定价信息,请参阅虚拟 WAN 定价页。

中心间(中心到中心)费用不会显示在虚拟 WAN 定价页中,因为定价是根据区域间(洲内/洲际)费用确定的。 有关详细信息,请参阅 Azure 数据传输费用

定价组成部分

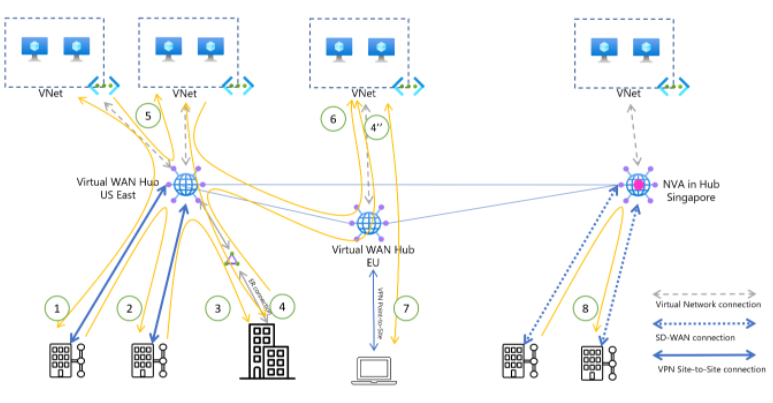

下图显示了涉及虚拟 WAN 的网络中的典型数据路由,以及按每小时和每 GB 列出的不同定价组成部分。

Azure WAN SD-WAN和远程用户连接价格

方案每小时成本每 GB 成本
1通过美国东部的标准 vWAN 中心将数据从支路 VNet 传输到 VPN 站点到站点分支部署小时(0.25 美元/小时)+ VPN S2S 缩放单元(0.261 美元/小时)+ VPN S2S 连接单元(0.05 美元/小时)= 0.561 美元/小时VNet 对等互连(出站)(0.01 美元/GB)+ 标准出站区域 1(0.087 美元/GB)= 0.097 美元/GB
1'通过美国东部的标准 vWAN 中心将数据从 VPN 站点到站点分支传输到支路 VNet部署小时(0.25 美元/小时)+ VPN S2S 缩放单元(0.261 美元/小时)+ VPN S2S 连接单元(0.05 美元/小时)= 0.561 美元/小时VNet 对等互连(入站)(0.01 美元/GB)= 0.01 美元/GB
2通过标准 vWAN 中心将数据从 VPN 站点到站点分支传输到美国东部的另一个 VPN 站点到站点分支部署小时(0.25 美元/小时)+ VPN S2S 缩放单元(0.261 美元/小时)+ VPN S2S 连接单元(2x0.05 美元/小时)= 0.611 美元/小时标准出站区域 1(0.087 美元/GB)= 0.087 美元/GB
2'通过标准 vWAN 中心将数据从 VPN 站点到站点分支传输到美国东部的 ExpressRoute 联网数据中心/总部部署小时(0.25 美元/小时)+ VPN S2S 缩放单元(0.261 美元/小时)+ VPN S2S 连接单元(0.05 美元/小时)+ ExpressRoute 缩放单元(0.42 美元/小时)+ ExpressRoute 连接单元(0.05 美元/小时)= 1.03 美元/小时ExpressRoute 按流量计费的出站区域 1(0.025 美元/GB)= 0.025 美元/GB
3通过标准 vWAN 中心将数据从 VPN 站点到站点分支传输到美国东部的 ExpressRoute 联网数据中心/总部部署小时(0.25 美元/小时)+ VPN S2S 缩放单元(0.261 美元/小时)+ VPN S2S 连接单元(0.05 美元/小时)+ ExpressRoute 缩放单元(0.42 美元/小时)+ ExpressRoute 连接单元(0.05 美元/小时)= 1.03 美元/小时ExpressRoute 按流量计费的出站区域 1(0.025 美元/GB)= 0.025 美元/GB
4通过美国东部的标准 vWAN 中心将数据从支路 VNet 传输到 ExpressRoute 联网数据中心/总部部署小时(0.25 美元/小时)+ ExpressRoute 缩放单元(0.42 美元/小时)+ ExpressRoute 连接单元(0.05 美元/小时)= 0.72 美元/小时VNet 对等互连(出站)(0.01 美元/GB)+ ExpressRoute 按流量计费的出站区域 1(0.025 美元/GB)= 0.035 美元/GB
4'通过美国东部的标准 vWAN 中心将数据从 ExpressRoute 联网数据中心/总部传输到支路 VNet部署小时(0.25 美元/小时)+ ExpressRoute 缩放单元(0.42 美元/小时)+ ExpressRoute 连接单元(0.05 美元/小时)= 0.72 美元/小时VNet 对等互连(入站)(0.01 美元/GB)= 0.01 美元/GB
4"通过欧洲的标准 vWAN 中心将数据从 ExpressRoute 联网数据中心/总部传输到远程支路 VNet部署小时(2x0.25 美元/小时)+ ExpressRoute 缩放单元(0.42 美元/小时)+ ExpressRoute 连接单元(0.05 美元/小时)= 0.97 美元/小时VNet 对等互连(入站)(0.01 美元/GB)+ 中心数据处理(欧洲)(0.02 美元/GB)+ 区域间数据传输(美国东部到欧洲)(0.05 美元/GB)= 0.08 美元/GB
5通过美国东部的标准 vWAN 中心将数据从一个支路 VNet 传输到另一个支路 VNet部署小时(0.25 美元/小时)= 0.25 美元/小时VNet 对等互连(出站 + 入站)(2x0.01 美元/GB)+ 中心数据处理(0.02 美元/GB)= 0. 04 美元/GB
6将数据从已连接到某个美国东部中心的支路 VNet 传输到欧洲(不同区域)的已连接到某个欧洲中心的另一个支路 VNet部署小时(2x0.25 美元/小时)= 0.50 美元/小时VNet 对等互连(出站 + 入站)(2x0.01 美元/GB)+ 中心数据处理(2x0.02 美元/GB)+ 区域间数据传输(美国东部到欧洲)(0.05 美元/GB)= 0. 11 美元/GB
7通过欧洲的标准 vWAN 中心将数据从支路 VNet 传输到用户 VPN(点到站点)部署小时(0.25 美元/小时)+ VPN P2S 缩放单元(0.261 美元/小时)+ VPN P2S 连接单元(0.0125 美元/小时)= 0.524 美元/小时VNet 对等互连(出站)(0.01 美元/GB)+ 标准出站区域 1(0.087 美元/GB)= 0.097 美元/GB
7'通过欧洲的标准 vWAN 中心将数据从用户 VPN(点到站点)传输到支路 VNet部署小时(0.25 美元/小时)+ VPN P2S 缩放单元(0.261 美元/小时)+ VPN P2S 连接单元(0.0125 美元/小时)= 0.524 美元/小时VNet 对等互连(入站)(0.01 美元/GB)= 0.01 美元/GB
8通过位于新加坡中心的网络虚拟设备将数据从 SD-WAN 分支传输到同一区域的另一个 SD-WAN 分支标准 vWAN 中心部署小时(0.25 美元/小时)+ NVA 基础结构单元(0.25 美元/小时)= 0.50 美元/小时
*可能需要支付额外的第三方许可费用
标准出站区域 2(0.12 美元/GB)= 0.12 美元/GB

常见拓扑方案

Microsoft 全球主干 WAN

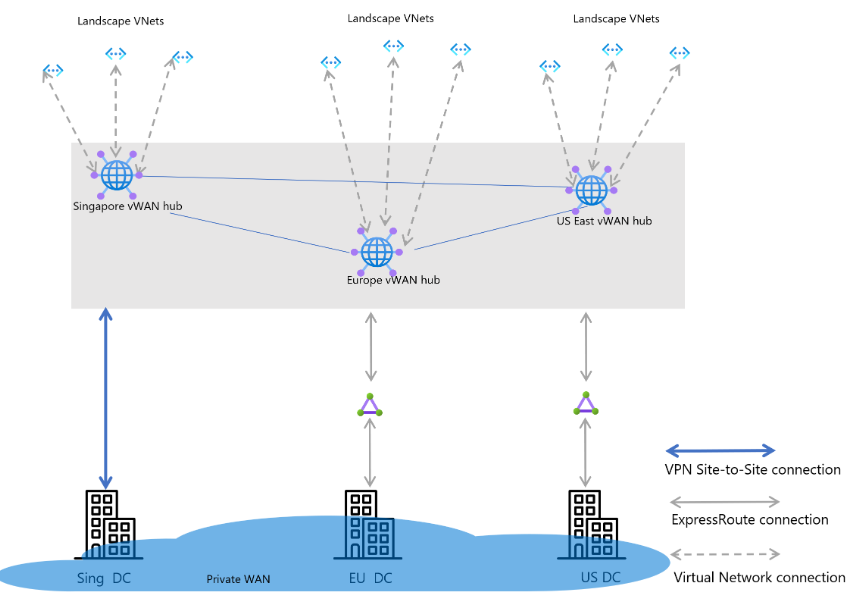

在此方案中,你将在全球范围内创建完全网格化的自动区域中心,这些区域中心将充当 Microsoft 主干网以用于全球流量连接。 典型的连接涉及到分支(站点到站点 VPN 或 SD-WAN)、远程用户(点到站点 VPN)和专用线路 (ExpressRoute) 等终结点。 这依赖于使用 Microsoft 主干网在全球传输流量。

方案 1 示意图:Microsoft 全球主干 WAN

Azure WAN SD-WAN和远程用户连接价格

备选方法

还可以选择创建一个安全 vWAN 中心(包括防火墙),用作一个中心点来解决每个全球区域的路由和安全需求。

软件定义的广域网 (SD-WAN)

在此方案中,迁移到 SD-WAN 技术的商店将使用 vWAN 中心来实现自动商店终止,以访问 Azure 上的资源并回头访问本地(数据中心)。 这些商店通过 VPN 隧道进行连接,在 Internet 上通过中心安全地将流量发送到本地数据中心,或用于访问 Azure 上的共享应用。

方案 2 示意图:软件定义的广域网 (SD-WAN)

Azure WAN SD-WAN和远程用户连接价格

备选方法

可以选择在中心内使用第三方网络虚拟设备,并将其连接到零售店和中心。

还可以选择创建一个安全 vWAN 中心(包括防火墙),用作一个中心点来解决路由和安全需求。

远程用户连接

在此方案中,远程用户会话在 vWAN 中心终止。 这些会话可以是来自虚拟网络的远程用户会话和/或 Azure 虚拟桌面会话。 目前,每个中心支持 10 万个用户。

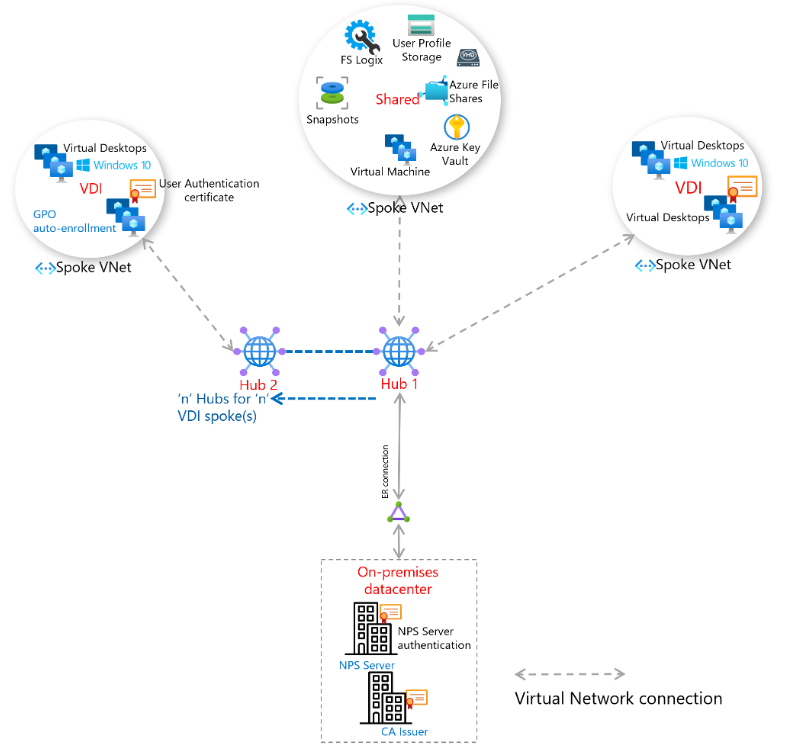

下图显示了通过虚拟网络连接在支路 VNet 与 vWAN 中心之间跨隧道传输加密流量的点到站点 VPN。 还可以选择在不同支路 VNet 之间建立虚拟网络对等连接,以实现直接连接。 例如,在共享支路 VNet 与 VDI 支路 VNet 之间建立这种连接。

方案 3 示意图:远程用户连接

Azure WAN SD-WAN和远程用户连接价格

数据流计算

Microsoft 全球主干 WAN 计算

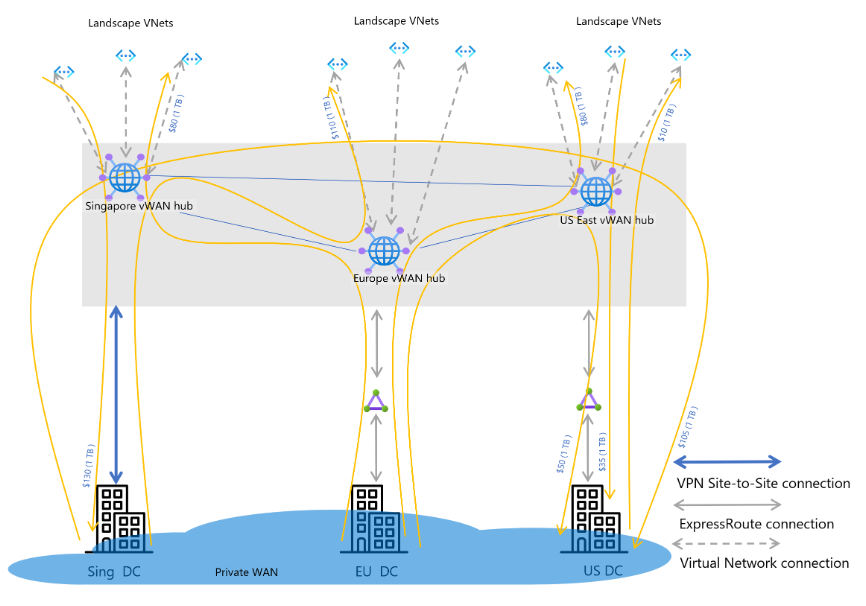

在此方案中,我们假设总共有 8-TB 数据通过 vWAN 中心流经全球网络,如下图所示。 此方案的总数据传输成本为 600 美元(下图中所有数据流成本之和,假设 ExpressRoute 采用按流量计费),总中心成本(3 个缩放单元 + 3 个连接单元 (ER) + 3 个中心部署)为 1534 美元。

方案 1 示意图:Microsoft 全球主干 WAN 计算

Azure WAN SD-WAN和远程用户连接价格

计算
新加坡 S2S VPN 中心(1 个 S2S VPN 缩放单元 (0.361 美元/小时) + 1 个连接单元 (0.05 美元/小时)) x 730 小时 = 300 美元/月
美国 ExpressRoute 中心(1 个 ER 缩放单元 (0.42 美元/小时) + 1 个连接单元 (0.05 美元/小时)) x 730 小时 = 343 美元/月
欧洲 ExpressRoute 中心(1 个 ER 缩放单元 (0.42 美元/小时) + 1 个连接单元 (0.05 美元/小时)) x 730 小时 = 343 美元/月
标准中心部署成本3 个中心 x 730 小时 x 0.25 美元/小时 = 548 美元/月
总计1534 美元/月

软件定义的广域网 (SD-WAN) 计算

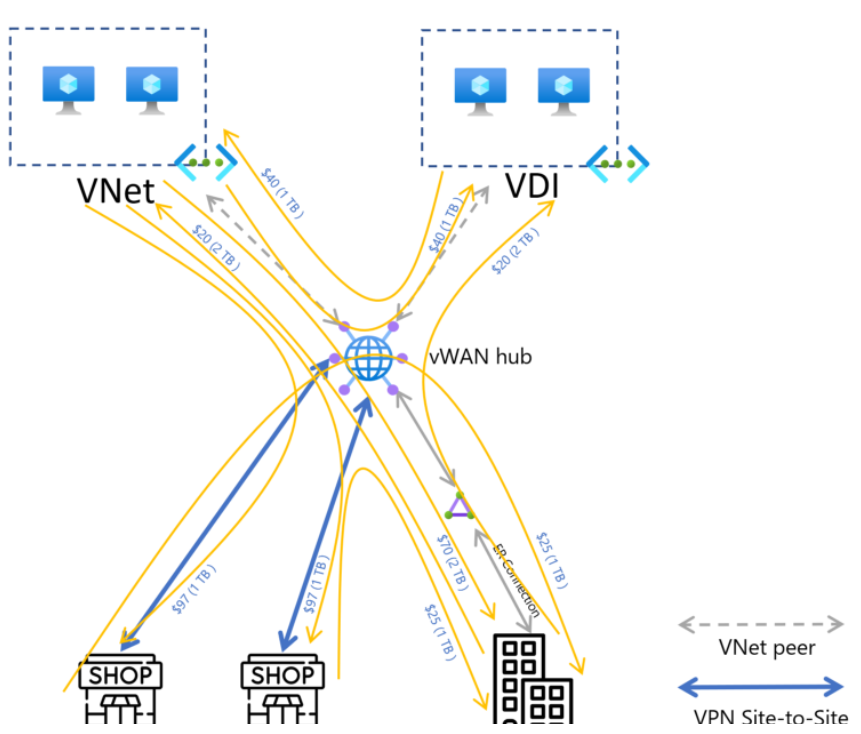

在此方案中,我们假设美国东部区域总共有 12-TB 数据通过 vWAN 中心传输,如下图所示。 数据传输总成本为 434 美元(下面显示的所有数据流成本之和;包括中心处理费、对等连接、带宽、按流量计费的 ER 数据传输成本),总中心成本(2 个缩放单位 + 3 个连接单元(2 个 S2S、1 个 ER)+ 1 个中心部署)为 863 美元。

方案 2 示意图:软件定义的广域网 (SD-WAN) 计算

Azure WAN SD-WAN和远程用户连接价格

计算
VPN S2S(分支)(1 个 S2S VPN 缩放单元 (0.361 美元/小时) + 2 个连接单元 (2x0.05 美元/小时)) x 730 小时 = 337 美元/月
ExpressRoute 中心(总部)(1 个 ER 缩放单元 (0.42 美元/小时) + 1 个连接单元 (0.05 美元/小时)) x 730 小时 = 343 美元/月
标准中心部署成本1 个中心 x 730 小时 x 0.25 美元/小时 = 183 美元/月
总计863 美元/月

远程用户连接计算

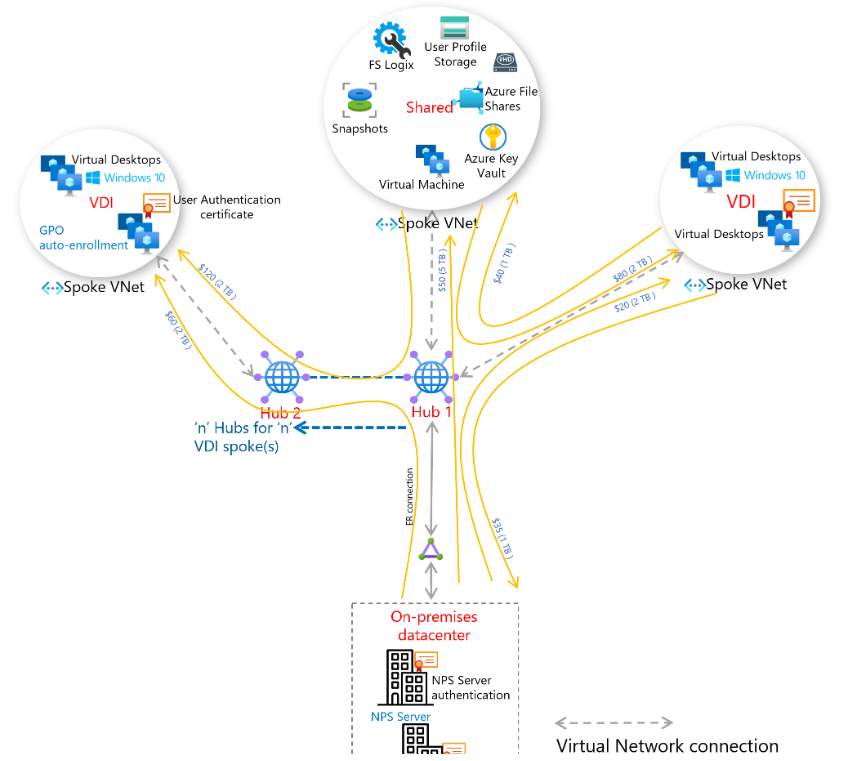

在此方案中,我们假设美国东部区域总共有 15-TB 数据流经网络。 总数据传输成本为 405 美元(包括中心处理费、对等连接、带宽、按流量计费的 ER 数据传输费),总中心成本(2 个缩放单元 + 2 个连接单元 + 2 个中心部署)为 708 美元。

方案 3 示意图:远程用户连接计算

Azure WAN SD-WAN和远程用户连接价格

计算
ExpressRoute 中心(总部)(1 个 ER 缩放单元 (0.42 美元/小时) + 1 个连接单元 (0.05 美元/小时)) x 730 小时 = 343 美元/月
标准中心部署成本2 个中心 x 730 小时 x 0.25 美元/小时 = 365 美元/月
总计708 美元/月

定价常见问题解答

什么是缩放单元?

缩放单元提供了虚拟中心内站点到站点 (S2S)、点到站点 (P2S) 以及 ExpressRoute (ER) 的聚合容量单元。 例如:

1 个 S2S VPN 缩放单元意味着,虚拟中心内有一个总容量为 500-Mbps 的 VPN 网关(部署了双实例以提供复原能力),成本为 0.361 美元/小时。

1 个 ER 缩放单元意味着,虚拟中心内有一个总容量为 2-Gbps 的 ER 网关,成本为 0.42 美元/小时。

5 个 ER 缩放单元意味着,虚拟中心 VNet 内有一个总容量为 10-Gbps 的 ER 网关,价格为 0.42 美元*5/小时。 从第 6 个缩放单元到第 10 个缩放单元的 ER 递增量为 0.25 美元/小时。

什么是连接单元?

连接单元适用于连接到 Azure 网关的任何本地/非 Microsoft 终结点。 对于站点到站点 VPN,此值表示分支。 对于用户 VPN(点到站点),此值表示远程用户。 对于 ExpressRoute,此值表示 ExpressRoute 线路连接。

例如:

连接到虚拟中心内的 Azure VPN 的一个分支连接的成本为 0.05 美元/小时。 因此,连接到 Azure 虚拟中心的 100 个分支连接的成本为 0.05 美元*100/小时。

连接到虚拟中心的两个 ExpressRoute 线路连接的成本为 0.05 美元*2/小时。

连接到 Azure 虚拟中心 P2S 网关的三个远程用户连接的成本为 0.01 美元*3/小时。

数据传输费用是如何计算的?

进入 Azure 的任何流量都不收费。 离开 Azure 的流量(通过 VPN、ExpressRoute,或点到站点用户 VPN 连接)需要支付标准 Azure 数据传输费用,使用 ExpressRoute 时则按 ExpressRoute 定价支付。

当已连接到 vWAN 中心的 VNet 发送或接收数据时,将收取对等互连费用。 有关详细信息,请参阅虚拟网络定价。

在虚拟 WAN 中心与远程虚拟 WAN 中心之间或者与源中心所在区域之外的区域中的 VNet 之间进行数据传输时,离开中心的流量会产生数据传输费用。 示例:对于离开“美国东部”中心前往“美国西部”中心的流量,将按 0.02 美元/GB 计费。 进入“美国西部”中心的流量不收费。 所有中心到中心流量都需要支付区域间(洲内/洲际)Azure 数据传输费用。

标准中心费用与标准中心处理费用的区别是什么?

虚拟 WAN 有两种形式:

基本虚拟 WAN,用户可在其中部署多个中心并使用 VPN 站点到站点连接。 基本虚拟 WAN 没有高级功能,例如完全网格化中心、ExpressRoute 连接、用户 VPN/点到站点 VPN 连接、VNet 到 VNet 传递性连接、VPN 和 ExpressRoute 传输连接或 Azure 防火墙。 基本虚拟 WAN 中的中心不产生基本费用或数据处理费用。

标准虚拟 WAN 提供了高级功能,例如完全网格化中心、ExpressRoute 连接、用户 VPN/点到站点 VPN 连接、VNet 到 VNet 传递连接、VPN 和 ExpressRoute 传输连接、Azure 防火墙等。所有虚拟中心路由都由在虚拟中心内启用多个服务的路由器提供。 中心会产生基本费用,价格为 0.25 美元/小时。 对于 VNet 到 VNet 传输连接,还会对虚拟中心路由器中的数据处理收费。 如定价组件中所示,虚拟中心路由器中的数据处理费用不适用于分支到分支传输(方案 2、2'、3),或通过同一 vWAN 中心进行的 VNet 到分支传输(方案 1、1')。
