VXLAN搭档EVPN

发布时间:2021-09-07 11:30:09 作者:颜采蘋阅读:0

[导读]:VXLAN的运行机制为: (1) 发现远端VTEP,在VTEP之间建立VXLAN隧道,并将VXLAN隧道与VXLAN关联。 (2) 识别接收到的报文所属的VXLAN,以便将报文的源MAC地址学习到VXLAN对应的VSI,并在该VSI内转发该报文。...

VXLAN的运行机制为:

(1) 发现远端VTEP,在VTEP之间建立VXLAN隧道,并将VXLAN隧道与VXLAN关联。

(2) 识别接收到的报文所属的VXLAN,以便将报文的源MAC地址学习到VXLAN对应的VSI,并在该VSI内转发该报文。

(3) 学习虚拟机的MAC地址。

(4) 根据学习到的MAC地址表项转发报文。

VXLAN中没有定义控制平面,手工配置VXLAN 隧道,通过流量泛洪的方式进行主机地址的学习。这种方式实现上较为简单,但是会导致网络中存在很多泛洪流量、网络扩展困难。

为了解决上述问题,在VXLAN中引入了EVPN作为VXLAN的控制平面。为了支持EVPN,MP-BGP在L2VPN地址族下定义了新的子地址族——EVPN地址族,并新增了如下EVPN NLRI(Network Layer Reachability Information,网络层可达性信息),即EVPN路由:

Ethernet Auto-discovery Route:以太网自动发现路由

用来在站点多归属组网中通告ES信息

MAC/IP Advertisement Route:MAC/IP发布路由

用来通告MAC地址和主机路由信息(即ARP信息)

Inclusive Multicast Ethernet Tag Route:包含性组播以太网标签路由,又称为IMET路由

用来通告VTEP及其所属VXLAN信息,以实现自动发现VTEP、自动建立VXLAN隧道和自动关联VXLAN与VXLAN隧道

Ethernet Segment Route:以太网段路由

用来通告ES及其连接的VTEP信息

IP Prefix advertisement route:IP前缀路由

用来以IP前缀的形式通告BGP IPv4单播路由

其中以太网自动发现路由和以太网段路由是用于EVPN ESI多活场景,常见的主要是另外三类路由。

EVPN具有如下特点:

简化配置:通过MP-BGP实现VTEP自动发现、VXLAN隧道自动建立、VXLAN隧道与VXLAN自动关联,无需用户手工配置,降低网络部署难度。

分离控制平面与数据平面:控制平面负责发布路由信息,数据平面负责转发报文,分工明确,易于管理。

支持对称IRB(Integrated Routing and Bridging,集成的路由和桥接):MP-BGP同时发布二层MAC地址和三层路由信息,VTEP既可以进行二层转发,也可以进行三层路由。这样,不仅可以保证流量采用最优路径转发,还可以减少广播流量。

接下来看看EVPN转发二层流量和EVPN网关转发三层流量是如何部署的,转发三层流量本次采用集中式EVPN网关。

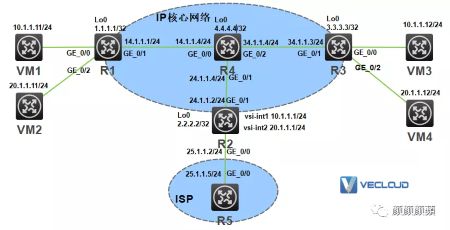

组网需求

R1、R3为与服务器连接的VTEP设备;R2为与广域网连接的集中式EVPN网关设备;R4为RR,负责在路由器之间反射BGP路由。

虚拟机VM 1和VM 3属于VXLAN 10;VM 2和VM 4属于VXLAN 20。相同VXLAN之间可以二层互通,不同VXLAN之间、VXLAN与广域网之间可以通过集中式EVPN网关互通。

VXLAN搭档EVPN

配置步骤

1.配置IP地址和单播路由协议

在VM 1和VM 3上指定网关地址为10.1.1.1;在VM 2和VM 4上指定网关地址为20.1.1.1。(具体配置过程略)

# 配置各接口的IP地址和子网掩码;在IP核心网络内配置OSPF协议,确保路由器之间路由可达。

R1

system-view

interface LoopBack0

ip address 1.1.1.1 255.255.255.255

interface GigabitEthernet0/1

ip address 14.1.1.1 255.255.255.0

ospf 1 router-id 1.1.1.1

area 0.0.0.0

network 1.1.1.1 0.0.0.0

network 14.1.1.0 0.0.0.255

R2

system-view

interface LoopBack0

ip address 2.2.2.2 255.255.255.255

interface GigabitEthernet0/1

ip address 24.1.1.2 255.255.255.0

interface GigabitEthernet0/0

ip address 25.1.1.2 255.255.255.0

ospf 1 router-id 2.2.2.2

area 0.0.0.0

network 2.2.2.2 0.0.0.0

network 24.1.1.0 0.0.0.255

R3

system-view

interface LoopBack0

ip address 3.3.3.3 255.255.255.255

interface GigabitEthernet0/1

ip address 34.1.1.3 255.255.255.0

ospf 1 router-id 3.3.3.3

area 0.0.0.0

network 3.3.3.3 0.0.0.0

network 34.1.1.0 0.0.0.255

R4

system-view

interface LoopBack0

ip address 4.4.4.4 255.255.255.255

interface GigabitEthernet0/0

ip address 14.1.1.4 255.255.255.0

interface GigabitEthernet0/1

ip address 24.1.1.4 255.255.255.0

interface GigabitEthernet0/2

ip address 34.1.1.4 255.255.255.0

ospf 1 router-id 4.4.4.4

area 0.0.0.0

network 4.4.4.4 0.0.0.0

network 14.1.1.0 0.0.0.255

network 24.1.1.0 0.0.0.255

network 34.1.1.0 0.0.0.255

R5

system-view

interface GigabitEthernet0/0

ip address 25.1.1.5 255.255.255.0

ip route-static 10.1.1.0 24 25.1.1.2

ip route-static 20.1.1.0 24 25.1.1.2

2.配置VXLAN及EVPN

R1

# 开启L2VPN能力。

system-view

l2vpn enable

# 关闭远端MAC地址和远端ARP自动学习功能。

vxlan tunnel mac-learning disable

vxlan tunnel arp-learning disable

# 在VSI实例vpna下创建EVPN实例,并配置自动生成EVPN实例的RD和RT。

vsi vpna

arp suppression enable

evpn encapsulation vxlan

 route-distinguisher auto

 vpn-target auto

# 在VSI下创建VXLAN 10。

vxlan 10

# 在VSI实例vpnb下创建EVPN实例,并配置自动生成EVPN实例的RD和RT。

vsi vpnb

 arp suppression enable

 evpn encapsulation vxlan

route-distinguisher auto

 vpn-target auto

# 在VSI下创建VXLAN 20。

vxlan 20

# 配置BGP发布EVPN路由。

bgp 200

peer 4.4.4.4 as-number 200

peer 4.4.4.4 connect-interface loopback 0

address-family l2vpn evpn

peer 4.4.4.4 enable

# 配置接入服务器的接口G0/0与VSI实例vpna关联。

interface gigabitethernet 0/0

xconnect vsi vpna

# 配置接入服务器的接口G0/2与VSI实例vpnb关联。

interface gigabitethernet 0/2

xconnect vsi vpnb

R2

配置与R1类似,还需添加网关配置:

l2vpn enable

vxlan tunnel mac-learning disable

vxlan tunnel arp-learning disable

vsi vpna

arp suppression enable

evpn encapsulation vxlan

 route-distinguisher auto

 vpn-target auto

vxlan 10

vsi vpnb

 arp suppression enable

 evpn encapsulation vxlan

route-distinguisher auto

 vpn-target auto

 vxlan 20

bgp 200

peer 4.4.4.4 as-number 200

peer 4.4.4.4 connect-interface loopback 0

address-family l2vpn evpn

peer 4.4.4.4 enable

# 创建VSI虚接口VSI-int1,并为其配置IP地址,该IP地址作为VXLAN 10内虚拟机的网关地址。

interface vsi-interface 1

ip address 10.1.1.1 255.255.255.0

# 配置VXLAN 10所在的VSI实例和接口VSI-int1关联。

vsi vpna

 gateway vsi-interface 1

# 创建VSI虚接口VSI-in2,并为其配置IP地址,该IP地址作为VXLAN 20内虚拟机的网关地址。

interface vsi-interface 2

ip address 20.1.1.1 255.255.255.0

# 配置VXLAN 20所在的VSI实例和接口VSI-int2关联。

vsi vpnb

gateway vsi-interface 2

R3

l2vpn enable

vxlan tunnel mac-learning disable

vxlan tunnel arp-learning disable

vsi vpna

arp suppression enable

evpn encapsulation vxlan

 route-distinguisher auto

 vpn-target auto

vxlan 10

vsi vpnb

 arp suppression enable

 evpn encapsulation vxlan

route-distinguisher auto

 vpn-target auto

 vxlan 20

bgp 200

peer 4.4.4.4 as-number 200

peer 4.4.4.4 connect-interface loopback 0

address-family l2vpn evpn

peer 4.4.4.4 enable

interface gigabitethernet 0/0

xconnect vsi vpna

interface gigabitethernet 0/2

xconnect vsi vpnb

R4

# 配置Router D与其他路由器建立BGP连接。

bgp 200

group evpn

peer 1.1.1.1 group evpn

peer 2.2.2.2 group evpn

peer 3.3.3.3 group evpn

peer evpn as-number 200

peer evpn connect-interface loopback 0

# 配置BGP发布EVPN路由,并关闭BGP EVPN路由的VPN-Target过滤功能。

address-family l2vpn evpn

peer evpn enable

undo policy vpn-target

# 配置Router D为路由反射器。

peer evpn reflect-client

验证配置

1验证EVPN网关设备R2

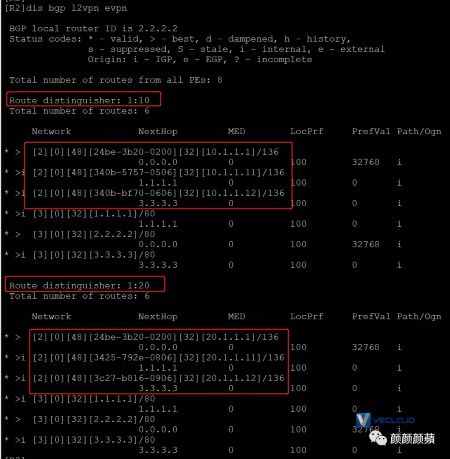

# 查看R2上的EVPN路由信息,可以看到MAC/IP路由和IMET路由:

VXLAN搭档EVPN

# 显示路由标识符为1:10的BGP EVPN路由[2][0][48][340b-5757-0506][32][10.1.1.11]/136的详细信息。

VXLAN搭档EVPN

Ext-Community:扩展团体属性值,包括:

·     RT:Route Target属性

·     Encapsulation Type:封装类型

·     Router's Mac:路由器MAC

·     MAC Mobility:MAC迁移属性。Flags表示是否为固定MAC地址,1为固定不可移动MAC,0为可以移动MAC;SeqNum用来标识最新的一次迁移

·     Default GateWay:默认网关路由

EVPN route type:BGP EVPN路由类型,取值为MAC/IP advertisement route,表示MAC/IP发布路由

ESI:以太网段标识

Ethernet tag ID:以太网标签

MAC address:MAC地址

IP address:IP地址

MPLS label1:用于二层转发的VXLAN ID

MPLS label2用于三层转发的VXLAN ID,即L3VNI

# 查看R2上的Tunnel接口信息,可以看到VXLAN模式的Tunnel接口处于up状态。

[R2-Vsi-interface2]display interface Tunnel

Tunnel0

Current state: UP

Line protocol state: UP

Description: Tunnel0 Interface

Bandwidth: 64 kbps

Maximum transmission unit: 1464

Internet protocol processing: Disabled

Output queue - Urgent queuing: Size/Length/Discards 0/1024/0

Output queue - Protocol queuing: Size/Length/Discards 0/500/0

Output queue - FIFO queuing: Size/Length/Discards 0/75/0

Last clearing of counters: Never

Tunnel source 2.2.2.2, destination 1.1.1.1

Tunnel protocol/transport UDP_VXLAN/IP

Last 300 seconds input rate: 34 bytes/sec, 272 bits/sec, 0 packets/sec

Last 300 seconds output rate: 5 bytes/sec, 40 bits/sec, 0 packets/sec

Input: 209 packets, 13642 bytes, 0 drops

Output: 60 packets, 4904 bytes, 0 drops

Tunnel1

Current state: UP

Line protocol state: UP

Description: Tunnel1 Interface

Bandwidth: 64 kbps

Maximum transmission unit: 1464

Internet protocol processing: Disabled

Output queue - Urgent queuing: Size/Length/Discards 0/1024/0

Output queue - Protocol queuing: Size/Length/Discards 0/500/0

Output queue - FIFO queuing: Size/Length/Discards 0/75/0

Last clearing of counters: Never

Tunnel source 2.2.2.2, destination 3.3.3.3

Tunnel protocol/transport UDP_VXLAN/IP

Last 300 seconds input rate: 28 bytes/sec, 224 bits/sec, 0 packets/sec

Last 300 seconds output rate: 3 bytes/sec, 24 bits/sec, 0 packets/sec

Input: 174 packets, 11070 bytes, 0 drops

Output: 39 packets, 2948 bytes, 0 drops

# 查看R2上的VSI虚接口信息,可以看到VSI虚接口处于up状态。

<R2>display interface vsi-interface

Vsi-interface1

Current state: UP

Line protocol state: UP

Description: Vsi-interface1 Interface

Bandwidth: 1000000 kbps

Maximum transmission unit: 1500

Internet address: 10.1.1.1/24 (Primary)

IP packet frame type: Ethernet II, hardware address: 24be-3b20-0200

IPv6 packet frame type: Ethernet II, hardware address: 24be-3b20-0200

Physical: Unknown, baudrate: 1000000 kbps

Last clearing of counters: Never

Last 300 seconds input rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec

Last 300 seconds output rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec

Input: 60 packets, 4550 bytes, 0 drops

Output: 48 packets, 4032 bytes, 0 drops

Vsi-interface2

Current state: UP

Line protocol state: UP

Description: Vsi-interface2 Interface

Bandwidth: 1000000 kbps

Maximum transmission unit: 1500

Internet address: 20.1.1.1/24 (Primary)

IP packet frame type: Ethernet II, hardware address: 24be-3b20-0200

IPv6 packet frame type: Ethernet II, hardware address: 24be-3b20-0200

Physical: Unknown, baudrate: 1000000 kbps

Last clearing of counters: Never

Last 300 seconds input rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec

Last 300 seconds output rate: 0 bytes/sec, 0 bits/sec, 0 packets/sec

Input: 25 packets, 2282 bytes, 0 drops

Output: 37 packets, 2980 bytes, 0 drops

# 查看R2上的VSI信息,可以看到VSI内创建的VXLAN、与VXLAN关联的VXLAN隧道、与VSI关联的VSI虚接口等信息。

[R2-Vsi-interface2]dis l2vpn vsi ve

VSI Name: vpna

VSI Index               : 0

VSI State               : Up

MTU                     : 1500

Bandwidth               : -

Broadcast Restrain      : -

Multicast Restrain      : -

Unknown Unicast Restrain: -

MAC Learning            : Enabled

MAC Table Limit         : -

MAC Learning rate       : -

Drop Unknown            : -

PW Redundancy           : Slave

Service Class           : -

Flooding                : Enabled

Gateway Interface       : VSI-interface 1

VXLAN ID                : 10

Tunnels:

Tunnel Name          Link ID    State    Type        Flood Proxy  Split horizon

Tunnel0              0x5000000  UP       Auto        Disabled     Enabled

Tunnel1              0x5000001  UP       Auto        Disabled     Enabled

VSI Name: vpnb

VSI Index               : 1

VSI State               : Up

MTU                     : 1500

Bandwidth               : -

Broadcast Restrain      : -

Multicast Restrain      : -

Unknown Unicast Restrain: -

MAC Learning            : Enabled

MAC Table Limit         : -

MAC Learning rate       : -

Drop Unknown            : -

PW Redundancy           : Slave

Service Class           : -

Flooding                : Enabled

Gateway Interface       : VSI-interface 2

VXLAN ID                : 20

Tunnels:

Tunnel Name          Link ID    State    Type        Flood Proxy  Split horizon

Tunnel0              0x5000000  UP       Auto        Disabled     Enabled

Tunnel1              0x5000001  UP       Auto        Disabled     Enabled

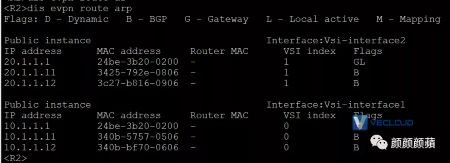

# 查看R2上VSI的EVPN ARP表项信息,可以看到已学习到了虚拟机的ARP信息。

VXLAN搭档EVPN

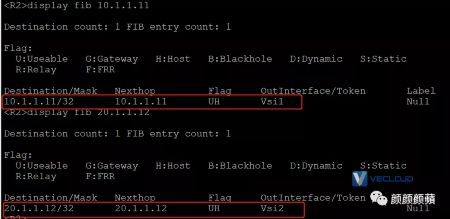

# 查看R2上FIB表项信息,可以看到已学习到了虚拟机的转发表项信息。

VXLAN搭档EVPN

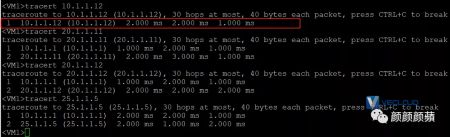

2.验证主机和广域网互访

从VM1(10.1.1.11)上测试:

<VM1>ping 10.1.1.12

Ping 10.1.1.12 (10.1.1.12): 56 data bytes, press CTRL+C to break

56 bytes from 10.1.1.12: icmp_seq=0 ttl=255 time=2.000 ms

56 bytes from 10.1.1.12: icmp_seq=1 ttl=255 time=2.000 ms

56 bytes from 10.1.1.12: icmp_seq=2 ttl=255 time=2.000 ms

56 bytes from 10.1.1.12: icmp_seq=3 ttl=255 time=2.000 ms

56 bytes from 10.1.1.12: icmp_seq=4 ttl=255 time=2.000 ms

--- Ping statistics for 10.1.1.12 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 2.000/2.000/2.000/0.000 ms

<VM1>%Aug 10 22:27:37:608 2021 VM1 PING/6/PING_STATISTICS: Ping statistics for 10.1.1.12: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 2.000/2.000/2.000/0.000 ms.

<VM1>ping 20.1.1.11

Ping 20.1.1.11 (20.1.1.11): 56 data bytes, press CTRL+C to break

56 bytes from 20.1.1.11: icmp_seq=0 ttl=254 time=3.000 ms

56 bytes from 20.1.1.11: icmp_seq=1 ttl=254 time=3.000 ms

56 bytes from 20.1.1.11: icmp_seq=2 ttl=254 time=3.000 ms

56 bytes from 20.1.1.11: icmp_seq=3 ttl=254 time=2.000 ms

56 bytes from 20.1.1.11: icmp_seq=4 ttl=254 time=3.000 ms

--- Ping statistics for 20.1.1.11 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 2.000/2.800/3.000/0.400 ms

<VM1>%Aug 10 22:27:44:958 2021 VM1 PING/6/PING_STATISTICS: Ping statistics for 20.1.1.11: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 2.000/2.800/3.000/0.400 ms.

<VM1>ping 20.1.1.12

Ping 20.1.1.12 (20.1.1.12): 56 data bytes, press CTRL+C to break

56 bytes from 20.1.1.12: icmp_seq=0 ttl=254 time=3.000 ms

56 bytes from 20.1.1.12: icmp_seq=1 ttl=254 time=3.000 ms

56 bytes from 20.1.1.12: icmp_seq=2 ttl=254 time=3.000 ms

56 bytes from 20.1.1.12: icmp_seq=3 ttl=254 time=3.000 ms

56 bytes from 20.1.1.12: icmp_seq=4 ttl=254 time=3.000 ms

--- Ping statistics for 20.1.1.12 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 3.000/3.000/3.000/0.000 ms

<VM1>%Aug 10 22:27:48:100 2021 VM1 PING/6/PING_STATISTICS: Ping statistics for 20.1.1.12: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 3.000/3.000/3.000/0.000 ms.

<VM1>ping 25.1.1.5

Ping 25.1.1.5 (25.1.1.5): 56 data bytes, press CTRL+C to break

56 bytes from 25.1.1.5: icmp_seq=0 ttl=254 time=2.000 ms

56 bytes from 25.1.1.5: icmp_seq=1 ttl=254 time=2.000 ms

56 bytes from 25.1.1.5: icmp_seq=2 ttl=254 time=2.000 ms

56 bytes from 25.1.1.5: icmp_seq=3 ttl=254 time=3.000 ms

56 bytes from 25.1.1.5: icmp_seq=4 ttl=254 time=3.000 ms

--- Ping statistics for 25.1.1.5 ---

5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

round-trip min/avg/max/std-dev = 2.000/2.400/3.000/0.490 ms

<VM1>%Aug 10 22:27:54:082 2021 VM1 PING/6/PING_STATISTICS: Ping statistics for 25.1.1.5: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 2.000/2.400/3.000/0.490 ms.

路由跟踪测试发现同网段设备不会像分布式VXLAN经过两次分布式网关:

VXLAN搭档EVPN

虚拟机VM 1、VM 2、VM 3、VM4之间可以互访;VM 1、VM 2、VM 3、VM4可以与R5上接口G0/0的地址25.1.1.5之间互访。

若想要路由跟踪时显示地址,所有经过的设备均需开启:

ip unreachables enable

ip ttl-expires enable

以上就是VXLAN搭档EVPN的介绍。如果你还有其他问题,欢迎进行咨询探讨,希望微云网络的专业的解决方案,可以解决你目前遇到的问题。微云网络提供全球主机托管、服务器租用、mpls专线接入、SD-WAN组网等方面的专业服务,资源覆盖全球。欢迎咨询。

免责声明:本站发布的内容(图片、视频和文字)以原创、转载和分享为主,文章观点不代表本网站立场,如果涉及侵权请联系站长邮箱:shawn.lee@vecloud.com进行举报,并提供相关证据,一经查实,将立刻删除涉嫌侵权内容。

标题:VXLAN搭档EVPN

TAG标签:

地址:http://www.kd010.com/hyzs/280.html

上一篇:印度服务器机房怎么样?印度机房托管规格
下一篇:混合云环境的虚拟流量采集方案应如何选?

Vecloud云网络解决方案

点击获取方案

返回顶部
