MPLS VPN技术企业组网应用分析

发布时间:2022-05-08 13:00:32 作者:华三通信技术阅读:0

[导读]:一些大型企业组建基于MPLS VPN的网络是为了满足业务隔离的需求,针对客户的需求,我们讨论一下如何部署MPLS VPN网络并运用基于MPLS VPN的各种技术来实现客户的需求。根据组网模型和需求,需...

一些大型企业组建基于MPLS VPN的网络是为了满足业务隔离的需求,针对客户的需求,我们讨论一下如何部署MPLS VPN网络并运用基于MPLS VPN的各种技术来实现客户的需求。

根据组网模型和需求,需要考虑的部分包括MPLS VPN技术中应用的方式和方法,设计时我们将MPLS VPN中的技术进行分解来说明所涉及的技术应用。

1.  IP地址的规划问题

MPLS VPN技术,它本身是可以解决不同VPN的地址重叠问题。但在企业的实际组网中,出现地址重叠的情况比较少,因此在部署IP地址时,可以不去考虑地址重叠的问题。IP地址的设计一般有两种方式:一种是先将地址按业务进行横向分类,再按地域纵向分类;另一种是将地址先按地域横向分类,再按业务纵向分类。从网络运用的合理性来看,前一种方式显然更合理,因为它更有利于地址的聚合,对业务的扩展性较好;而后一种方式对于有些用户来说方便管理,从地址能直观识别出所属地域的特性。这些都是使用习惯问题,一般没有强制要求。

2.  IGP协议的选择

在MPLS VPN体系结构中,IGP的主要作用是保证BGP对等体的可达性以及MPLS隧道的建立,在这一点上与普通的BGP组网中原理是一致的。和纯粹的IP网络不同,大部分情况下MPLS VPN体系结构中的IGP不带任何客户的VPN业务,IGP路由是为了建立BGP连接和交互协议报文,因此有较多的选择。一般而言,推荐采用收敛速度快、路由振荡少、基于SPF算法的路由协议,如OSPF、IS-IS等;在部分环境中,也可以使用静态方式。IGP的另一个功能是驱动公网标签分配,以建立MPLS隧道。MPLS VPN网络中数据流的转发是基于标签的,如何让设备的标签能够正确分配,IGP协议居功至伟。

在规模较大的网络中,如果采用OSPF作为IGP,并且需要划分区域进行管理时,不要使用stub、totally stub、NSSA区域等优化应用措施;如果采用IS-IS作为IGP,在区域分级时需要将level-2中的设备loopback接口地址段引入到level-1中。

MPLS的配置中有一条命令是lsp trigger-all,这条命令的目的是为所有的IGP路由分配标签。我们知道MPLS隧道的起点和终点都是LSR的LSR-ID(一般是设备的loopback接口),因此无须为每一条IGP路由都分配标签。默认配置下只为32位主机地址分配标签,这样就可以满足MPLS VPN的部署需要了。所以建议不要使用该命令,以免造成对标签空间不必要的浪费。

3.  针对MPLS VPN的应用

从企业组网的需求来分析,MPLS VPN的组网应用分为2个层次,域内(inter AS)MPLS VPN的规划和域间(intra AS)的规划设计。从技术角度分析,两者有共性的东西,也有相异性,在应用时我们按inter AS和intra AS来分析应用。

3.1  域内MPLS VPN的规划

3.1.1 业务的命名

实际组网中业务的命名通常采用业务的拼音字母或是英文名,只要不重复就行。我们假设客户需要3个VPN,命名为sale,finance,manage。

     ip vpn-instance sale

     ip vpn-instance finance

     ip vpn-instance manage

3.1.2 RD的定义

从原理上讲,RD的作用是将IPv4的地址变成全局唯一的VPNv4的地址,当不同VPN内出现重叠的IPv4地址时,RD可以将他们区分开来。采用格式通常为ASN :N方式,也有使用基于IP地址格式的,如X.X.X.X:N,不过后者不常使用。所以只要VPN地址不发生重叠,RD可以任意搭配。根据网络特点,我们采用ASN :N方式,用本AS号+N(N可以任意取值),一般在同一个VPN中使用相同的RD是较为常见的做法。

所以RD定义:

MPLS VPN技术企业组网应用分析

ASN为本AS的编号

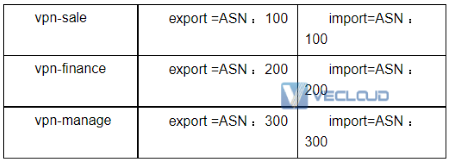

3.1.3 RT的定义

RT在MPLS VPN中作用非常明显,它用来控制VPN的隔离和部分互通,格式与RD相同。对不同的VPN,要求定义不同的RT的值,如果有互通需求,通过RT的属性来控制,分为export和import属性。export属性代表发送VPN路由时附带的属性,当另一PE设备收到此路由,通过import属性来决定接收与否或是接收时与哪个对应的VPN关联。所以针对VPN的定义,如果三个VPN不要求互通,那么:

MPLS VPN技术企业组网应用分析

3.1.4 PE-CE间路由的规划

PE-CE之间的路由协议,不同于PE-PE之间的IGP路由,PE-CE间的IGP是传递VPN路由的,并且PE会将这些VPN路由通过BGP来发送。所以PE-CE之间的路由选择应该根据实际需要来使用,可选择直连,静态,OSPF,RIP,IS-IS或是EBGP。在使用中需要特别注意一点,所有的路由都是基于实例(vpn-instance)的,在不同的VPN中可以采用相同类型的路由协议,最终被import到MP-BGP中。因此要求PE设备对路由协议的支持要丰富,多实例是最基本需求。从组网中的双归属特性来看,采用OSPF或是EBGP比较合适(在企业网中使用IS-IS的情况比较少)。从减轻网络的复杂程度来看,使用OSPF比较通用。

在规划部署OSPF区域的时候,整个MPLS核心骨干被看做一个SuperBone,PE-CE之间的区域则属于普通的骨干或者非骨干区域。如果在不同site的位置上,PE-CE之间运行完全不同的OSPF进程,那么除了多实例的要求外,Domain ID的规划也是重点考虑的条件之一。

同时,为配合双规属的要求,在将BGP注入到OSPF时,对于cost值的灵活应用也是很重要的。按照应用需求,在CE双规属到PE上时,如地区公司CE到地区公司的PE上行时,要求负载分担,在PE上OSPF注入BGP时,可设置相同的cost值,如果要求针对不同网段选择不同的PE设备,另一PE设备作为备份使用时,可通过设置不同的cost值来实现。

3.1.5 PE-PE之间IBGP

PE-PE的IBGP,是对BGP4协议的扩展,对BGP4是完全兼容的,所以相关的路由策略设计也是相同的。尤其是在选择路径的策略和原则上,这是BGP的魅力之一。不同的是将原有普通的BGP路由变成带有VPN属性的BGP路由。对于路由的选路控制充分利用Local-Preference和MED属性,Community属性来实现。当缺省不作设置时,应该充分利用BGP中对于loopback地址这个下一跳和IGP的优选路径的依赖来实现业务的分流。

3.1.6 关于多角色主机

此功能在网络中应用比较广泛,主要应用于某个特定的VPN中用户,有较高的权限访问多个或者所有VPN中的业务,是一种新的技术实现手段。传统的技术手段包括:更改原有的拓扑结构,采用类似Hub-Spoken的组网技术,或是采用RT值的配对来控制路由的分发。多角色主机的技术是对传统技术手段一种较好的补充。它在发送时,采用策略路由的方式,强制进入它希望的VPN中,在返回的报文,采用静态路由的方式连续在不同的VPN中强制定义返回VPN的下一跳来实现访问。这个功能特性大大减轻了对设备的压力,并能很好的实现访问多个VPN的需求,多用于网管服务器对所有VPN中CE的管理或是超级用户对VPN的访问。

3.1.7 HoPe的应用

当网络规模较大时,在同一AS中,所有的PE设备因为采用IBGP的连接,因此维护路由的总量是相同的,同时对于标签的消耗也是相同的。但网络毕竟有层次之分,在接入层的设备由于硬件和软件功能特性的原因,不能承担大量的VPN路由,这样就会出现部署的问题。尤其当接入设备只有一个上行出口时,维护VPN路由更没有必要,这时分层PE的技术较好的解决了这个问题。由SPE向UPE发送相应VPN的缺省路由,尤如OSPF中stub区域从ABR获取了缺省路由一样,减轻了下层UPE设备的压力。在有多个出口的情况下,可以通过BGP的选路和HoPE的配合,减小路由表的容量。HoPE的功能是可以嵌套使用的。

在使用中,我们发现HoPE还有可改进的地方。目前它的实现方法类似于IS-IS中level-2对于level-1中发送缺省路由,这是用户不太希望看到的,希望有控制的发送部分指定路由,这要求实现类似level-2往level-1中的路由泄漏功能,如果分层PE能实现按需由SPE向UPE发送路由,而不是单纯发送缺省路由,这个技术的应用就完美了。

3.1.8 VPN中网管的使用

如果VPN中的网管,只需要管理PE设备,部署非常简单,将网管服务器连接到公网所在接口上,直接在公网的IGP中发布路由。如果还需要管理CE设备,建议采用如下三种方式来实现:

方式一:Super VPN

MPLS VPN技术企业组网应用分析

方式二:Super CE

MPLS VPN技术企业组网应用分析

方式三:全公网隧道

MPLS VPN技术企业组网应用分析

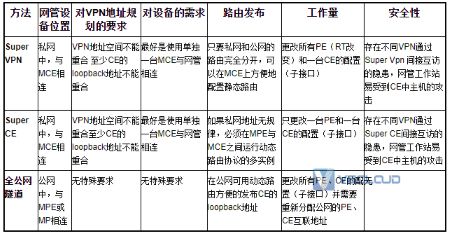

上述三种方案的比较:

MPLS VPN技术企业组网应用分析

3.1.9 与internet互联

PE分布式上internet

每个VRF中选择一台PE连接internet,连接该PE的CE上做NAT转换。

由该CE发布一条缺省路由给本VPN内的所有CE。

PE集中式上internet

选择一台健壮的CE连接internet,并且做地址转换。

将该CE所属的VRF配置成可以和所有VRF都互通的超级VPN

由该CE发布一条缺省路由给全网的所有VPN的所有CE。

由于有超级VPN以及缺省路由的存在,会导致不同的VPN通过超级VPN互访,需要在该PE连接超级VPN的VRF上配置 ACL,丢弃源地址和目的地址都是私网地址的报文。

选择哪种方式?

PE分布式是运营商常用的,企业网不会使用。

PE集中式太繁琐(每台PE上都要配置ACL),且不支持VPN地址重叠。

PE分布式无需ACL,且支持VPN地址重叠。

希望节省资源,选择PE集中式;希望支持VPN地址重叠,选择PE分布式。

3.2  AS之间MPLS VPN的规划

随着MPLS VPN解决方案的越来越流行,服务的终端用户越来越多,规格和范围也在增长。在一个特殊的企业内部的站点数目越来越大,某个地理位置与另外一个服务提供商相连的需求变得非常普遍。比如我们国内运营商的不同城域网之间,或是同骨干网之间都存在着非常现实的跨越不同自治域问题。这些都需要一个不同于基本的MPLS VPN体系结构所提供的互连模型——跨域的MPLS VPN,为了支持服务提供商之间的VPN路由选择信息交换,需要一个新的机制,以便可以穿过提供商间的链路来广播路由前缀和标签信息。但是一般的MPLS VPN体系结构都是在一个自治系统内运行,任何VPN的路由信息都可以在一个自治系统内按需扩散,就是没有提供一个跨域的VPN信息扩散功能。因此,为了支持跨域VPN的需求,就需要扩展现有的协议和修改MPLS VPN体系框架。

目前在组网上有三种主流模型,下面将一一介绍。

3.2.1 VRF to VRF

MPLS VPN技术企业组网应用分析

VRF-VRF解决方案从技术上讲是最简单的,没有在“AS内部的MPLS-VPN”上作任何扩展,完全应用已有技术实现 。

ASBR对等体间,通过划分子接口方式,每个子接口分别绑定一个VRF,保证域间传播路由的私有性。

ASBR对等体间,只运行普通BGP,不运行LDP,交互IPV4路由。

每个PE-ASBR路由器都把对方PE-ASBR路由器当做CE路由器看待。

比较适合运用在AS域间交互VPN(VRF)数量较少的情况。但是扩展性较差。

方案的主要特点:

在两个ASBR-PE之间要为不同的VRF建立独立的物理或者逻辑链路(从节省接口的角度考虑,推荐使用逻辑链路),但在企业网中,如果链路是SDH的透明传输,配置起来会比较麻烦。

LSP的建立:这种方式下PE只要有到本AS内的ASBR-PE的标签就可以了。

由于需要在ASBR-PE上为每个VRF配置独立的链路。在VPN数量较多时配置量与BGP的邻居数量是相当大的,所以这种跨域技术只适合VPN数量很少的情况下,适用于一些规模不大的企业网。

为了支持不同自治域的VPN互通,必须在ASBR路由器上对应配置相同的VPN,如果跨越多个自治域,配置工作量很大,且对中间域影响比较大,中间域必须支持VPN业务。在VPN数量较多的情况下,在每一个ASBR上的配置工作量也是很大的。

这种方案应用非常简单,不要扩展协议和做特殊配置,属于天然支持。在需要跨域的VPN数量比较少的情况,可以考虑使用,属于简单实用型方案。

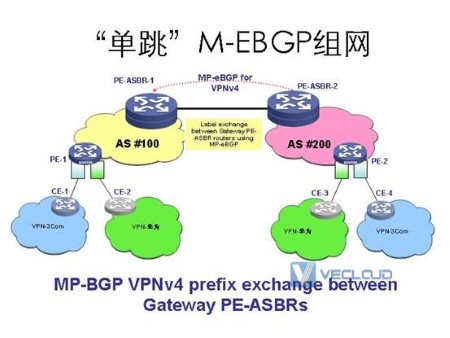

3.2.2 单跳MP-EBGP的组网应用

MPLS VPN技术企业组网应用分析

PE-ASBR对等体之间建立单跳的MP-EBGP邻接体,传递VPN-IPV4路由,不运行IGP和LDP。

PE-ASBR对等体之间传递私网路由时,因为EBGP邻居关系,需要改变路由的下一跳,所以需要交换内层标签。

接收端PE-ASBR,可以使用next-hop-local命令,强制修改路由的下一跳,同时再次交换内层标签,通告给MP-IBGP邻居。如果没有配置next-hop-local命令,需要把direct路由重分布(import-route)到IGP中。

PE-ASBR路由器上需要保存所有域间的私网路由。对于ASBR路由器来说,压力较大。

和VRF-VRF方式相比,具有更好的扩展性。

方案的主要特点:

报文转发时,需要在两个ASBR上都要对VPN的LSP做一次交换。有一个需要注意的问题是,这种解决方案需要在ASBR上接收本域内和域外传过来的所有VPN路由,然后再把VPN给扩散出去。但是MPLS VPN的特性结构中要求,只有一个PE上有VPN匹配某条VPN路由时,这条VPN路由才会被保存下来。因此对于上述ASBR上需要保存VPN路由,这要求本地要配置它匹配的VPN实例。当然,也可以通过配置undo policy vpn-target来实现不配置vpn实例传递路由的功能。

由于这种方案需要在ASBR上保存所有的VPN路由,因此对路由器提出了很高的要求,使ASBR更容易成为故障点。不过只要VPN的路由数量不是很多,这种方案不失为一种配置简单且实用的方案,特别适合网络规模较小的企业网用户。

3.2.3 多跳MP-EBGP的组网应用

MPLS VPN技术企业组网应用分析

此方案本身也分为3种方式:

模式1(不改变PE下一跳方式):本AS内PE将本地的loopback接口要泄漏到对方AS中,因为私网下一跳并没有改变,所以公网ASBR要为此loopback主机路由分配标签(BGP标签),这样对方AS中会有大量的本AS中的主机路由,单纯的PE-PE的配置会非常繁琐,可以在本AS内选用私网ASBR的组网方式,减少了配置量。同时最内层VPN路由的私网标签没有更改。但本AS内各设备的loopback 主机路由还会泄漏到对方AS中,在运营商组网中基本是不允许的,企业网无此限制。

模式2(本AS内私网ASBR改变PE下一跳):由本AS内ASBR充当一个管理者,它将本AS内PE的VPN路由的下一跳都更改为自己,然后与对方AS中相同地位的私网ASBR建立针对VPN业务的EBGP邻居,这样ASBR只需要将私网ASBR的loopback主机路由发送到对方AS中,同时减少了配置量,注意对方AS中的PE查看到的本方AS中VPN路由的下一跳为本方的私网ASBR,也就是说最内层VPN路由的私网标签更改过一次(知道在哪儿吗?) 。这种组网比较符合运营商组网。

模式3(本AS和对方AS中的私网ASBR都更改PE下一跳):由本AS内私网ASBR和对方AS内的私网ASBR充当自己域内的管理者,抽象来看,就是两个私网ASBR之间建立的EBGP邻居,采用标准的EBGP发送路由方式,本方修改下一跳方式,这样公网ASBR也只需要将私网ASBR的loopback主机路由发送到对方AS中,但最内层VPN路由的私网标签更改过2次(哪两次?)。这种组网也比较符合运营商组网。

方案三的总体特点:

利用了BGP的一个新特性(RFC 3107),这个特性可以让BGP在传递公网路由的时候携带标签。

BGP本身是靠TCP建立连接,所以只要两个端点可达到,就可以建立BGP的邻居,从而完成VPN路由的交换。第三种方式实际上就是靠两个PE设备之间建立多跳的MEBGP邻居来完成VPN路由交互的。

MULTIHOP-EBGP的跨域方案应该说对于运营商是最理想的,因为它符合MPLS VPN的体系结构的一些要求。比如VPN的路由信息只出现在PE设备上,而P路由器只负责报文的转发。这样就使中间域的设备可以不支持MPLS VPN业务,仅充当一个普通的支持MPLS转发的ASBR路由器,可以同时支持跨域的需求和普通的IP业务,尤其是在跨越多个域时优势更加明显。这个方案更适合支持MPLS VPN的负载分担等功能,也没有可能会成为性能瓶颈的点。不过由于这种解决方案中需要对普通的BGP做扩展,且隧道的生成也是有别于普通的MPLS VPN结构,因此维护和理解起来难度比较大,不适合用于企业网的环境。
