企业组网用的网线都有哪些类型?

发布时间:2022-09-14 14:18:32 作者:江小鱼阅读:0

[导读]:不管是企业还是家庭想要组网网线是必不可少的。但如果不了解网线类型,很容易用错网线。目前大家能接触到的网线有三种:双绞线、同轴网线、光纤。这些信息都会在网线上标识出来,这就跟衣服上的标签一样,用最直观的...

不管是企业还是家庭想要组网网线是必不可少的。但如果不了解网线类型,很容易用错网线。

目前大家能接触到的网线有三种:双绞线、同轴网线、光纤。

这些信息都会在网线上标识出来,这就跟衣服上的标签一样,用最直观的方式传达给用户。

如下图所示,不同的字母代表不同的标准。

企业组网用的网线都有哪些类型?

那么今天特别讲讲,如何辨别网线的质量及其类别,方便大家作出更合适的选择。

1. 网线种类

公认的网线有九类,不同种类的线代表着不同的传输频率和速率,这也是决定网络速度的关键。

一类线: 最高频率带宽是 750kHZ,只适用最早的电话线缆,只有两根芯线,主要是用来传输语音。

二类线: 最高传输频率 1MHz,最高传输速率是4Mbps(兆位每秒),可以用于语音和数据传输。

三类线: 最大传输频率为 16MHz,最高传输速率是 10Mbps,只能用在 10M 网络中。

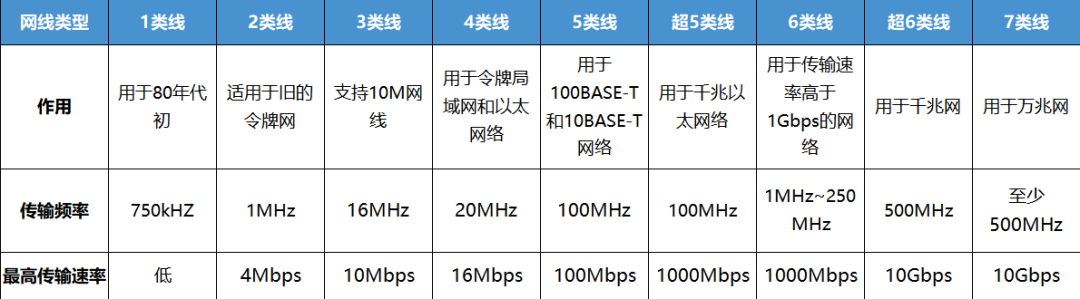

企业组网用的网线都有哪些类型?

四类线: 最大传输频率为 20MHz,最高传输速率 16Mbps,最大网段长为 100m。

五类线: 增加了绕线密度和绝缘材料,最大传输频率为 100MHz,最高传输速率可达到 100Mbps,主要用于百兆网络和十兆网络,目前已被超五类线替代了。

超五类线: 在五类线上让其减少干扰和衰减,最高传输速率达到了 1000Mbps,常用于百兆和千兆网络中。

六类线: 一般指非屏蔽网线,六类线在传输速率上远超五类线,它最高可以达到 1Gbps,一般用在千兆网络中。

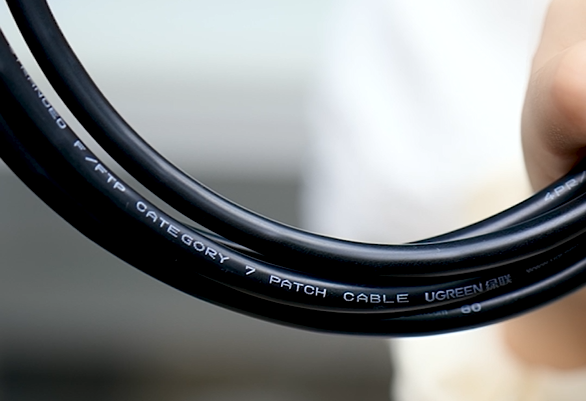

企业组网用的网线都有哪些类型?

超六类线: 超六类网线也叫 6A,在六类线的基础上又做了很大的提升和改善。

七类线: 七类线是最新的双绞线,基本都是屏蔽双绞线,最高频率可达 500MHz,最高传输速率可达 10Gbps,主要用于万兆网络的应用。

以上七类线中,一类线到五类线都已经被淘汰,超五线、六类线、超六类线则是现在常用到的。

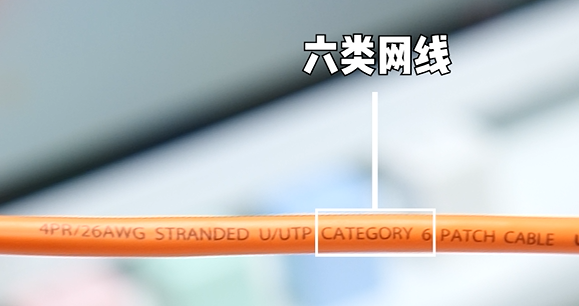

那如何在网线上确认呢?找到“CAT”后面的数字就知道了。

五类线的标识是“CAT5”,超五类线是“CAT5e”,六类线是“CAT6”,超六类线是“CAT6e”,部分网线会采用全称“CATEGORY”(类别)。

2. 屏蔽/非屏蔽

在介绍网线种类的时候,一再提到了“屏蔽”和“非屏蔽”两个词。

双绞线网线又分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)两种。

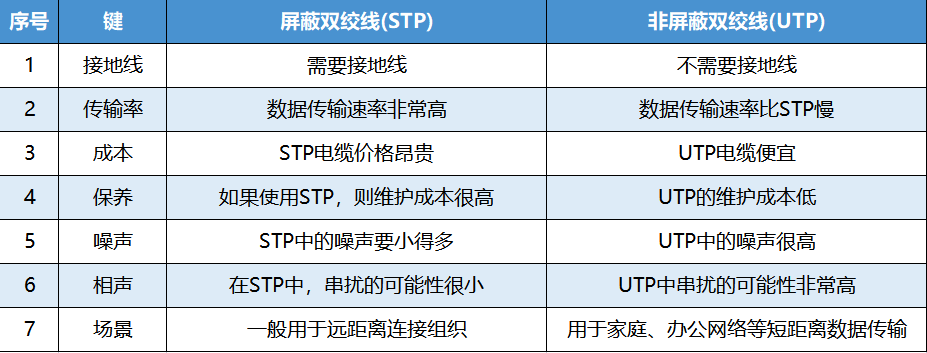

企业组网用的网线都有哪些类型?

现在已知屏蔽双绞线和非屏蔽双绞线所对应的字母分别是 STP 和 UTP,只需要在网线上找到就可以了。

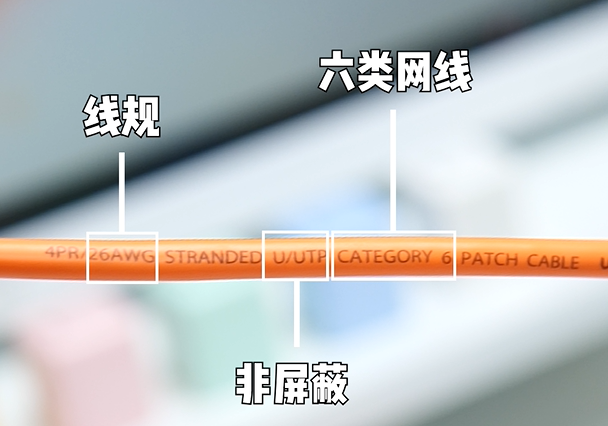

如下图所示:U/UTP,所代表的就是非屏蔽双绞线。

企业组网用的网线都有哪些类型?

屏蔽双绞线(STP),不仅需要接地线和更多的维护,而且价格相对昂贵。

而非屏蔽双绞线(UTP),则不需要接地线,也不需要更多的维护,价格也相对便宜,更具有成本效益。

3. 常见线规

常见的线规标准有美国线规(AWG)、伯明翰线规(BWG)、英国标准线规(SWG)以及国际标准(IEC)。

企业组网用的网线都有哪些类型?

“线规”所代表的是线材内铜线直径的粗细,在网线上找到“AWG”,前面的数字表示导线形成最后直径前所经过的孔的数量。

数字越大,导线经过的孔就越多,直径也就越小;换言之,数值小,导线粗。

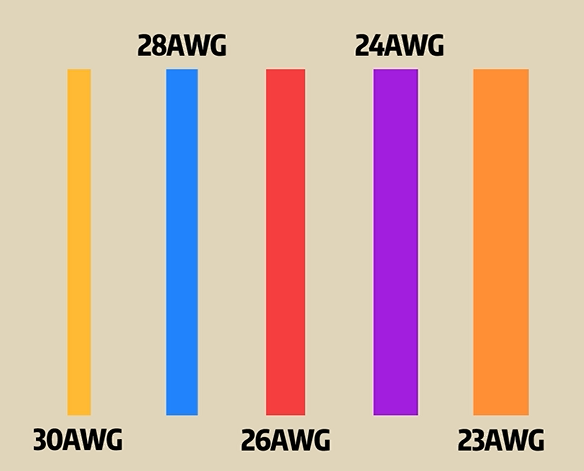

以下图所示,“26AWG”的线就比“30AWG”的粗,但比“23AWG”的线细。

企业组网用的网线都有哪些类型?

相信现在,大家已经对网线的“种类、屏蔽/非屏蔽、线规”有了一定的了解,同时也知道如何在产品上进行分辨。

最后是大家容易忽略的一个点,在购买网线时要注意查看标识资质,查看网线上的标识字样是否清晰可见,从而选择可靠的产品。
