数据中心服务器适用于IT核心业务、云计算、虚拟化、高性能计算、分布式存储、大数据、企业或电信业务应用及其它复杂工作负载。具有低能耗、扩展能力强、高可靠、易管理、易部署等优点。内容参考“《服务器技术白皮书系列》”。

数据中心服务器目前主要采用英特尔至强可扩展处理器(Skylake,Cascade Lake),通过高达28核处理器提供卓越的系统性能、最高主频3.8 GHz、38.5 MB L3缓存和最多2条10.4 GT/s UPI互连链路,使服务器拥有最高的处理性能:

常见单台2路服务器支持56个核和112个线程,能够最大限度地提高多线程应用的并发执行能力。增加L2缓存,每个核独占1MB L2缓存,最少占1.375 MB L3缓存。

数据中心服务器技术及规格介绍

Intel 2.0版本的睿频加速技术(Turbo Boost Technology),提供智能的自适应系统性能,允许CPU内核在工作负载高峰期临时超越处理器TDP(Thermal Design Power),以最大频率运行。

Intel超线程技术,允许每个处理器内核中并发运行多个线程(每个内核最多2个线程),从而提高多线程应用的性能。

Intel虚拟化技术,集成了硬件级虚拟化功能,允许操作系统供应商更好地利用硬件来处理虚拟化工作负载。

Intel高级矢量扩展指令集(AVX-512),能够显著提高面向计算密集型应用的浮点性能。Intel DL Boost(VNNI)指令,提升在深度学习应用上的性能(Cascade Lake CPU)。

数据中心服务器具备可用性、可服务性、可管理性及安全性特点。在安全方面,Intel执行禁位(Execute Disable Bit)功能,与支持的操作系统联合使用时,可防止某些类型的恶意缓冲溢流攻击。Intel可信执行技术(Trusted Execution Technology),可基于硬件抵御恶意软件攻击,允许应用运行在自己的独立空间中,保护它们不受到系统中运行的所有其他软件的影响,从而增强安全性。

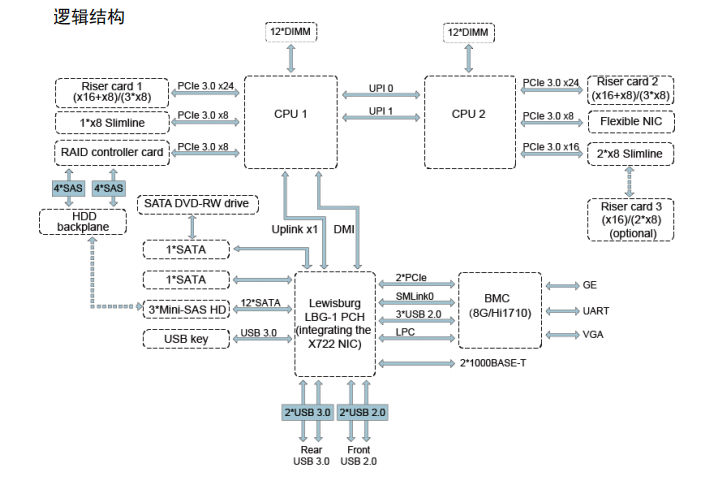

数据中心服务器在逻辑架构上,包含了CPU、内存、磁盘、接口卡、总线、RAID等功能模块,接下来详细看看服务器逻辑结构(以2288H v5为例)。

数据中心服务器技术及规格介绍

支持2个英特尔至强可扩展处理器,支持24个内存。处理器与处理器之间通过2个UPI总线互连,传输速率最高可达10.4GT/s。

处理器通过PCIe总线与3个PCIe Riser卡相连,通过不同的PCIe Riser支持不同规格的PCIe槽位。

板载RAID扣卡通过PCIe总线跟CPU1连接,RAID卡出SAS信号线缆跟硬盘背板连接,通过不同的硬盘背板可支持多种本地存储规格;使用LBG-1桥片,支持2个板载GE电口。

数据中心服务器技术及规格介绍

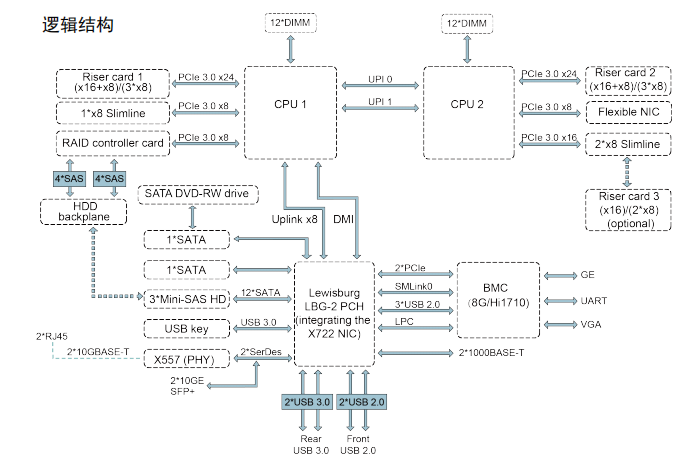

服务器支持2个英特尔®至强®可扩展处理器,支持24个内存。处理器与处理器之间通过2个UPI总线互连,传输速率最高可达10.4GT/s。

处理器通过PCIe总线与3个PCIe Riser卡相连,通过不同的PCIe Riser支持不同规格的PCIe槽位。

板载RAID扣卡通过PCIe总线跟CPU1连接,RAID卡出SAS信号线缆跟硬盘背板连接,通过不同的硬盘背板可支持多种本地存储规格。

使用LBG-2桥片,支持2个板载10GE光口或者通过X557 PHY支持2个板载;10GE电口。此外还通过桥片支持2个板载GE电口。

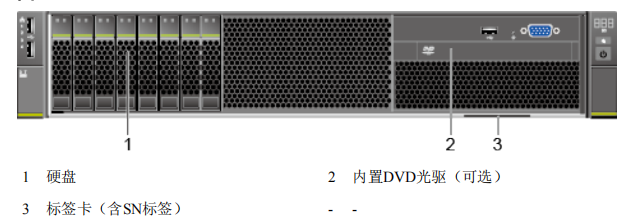

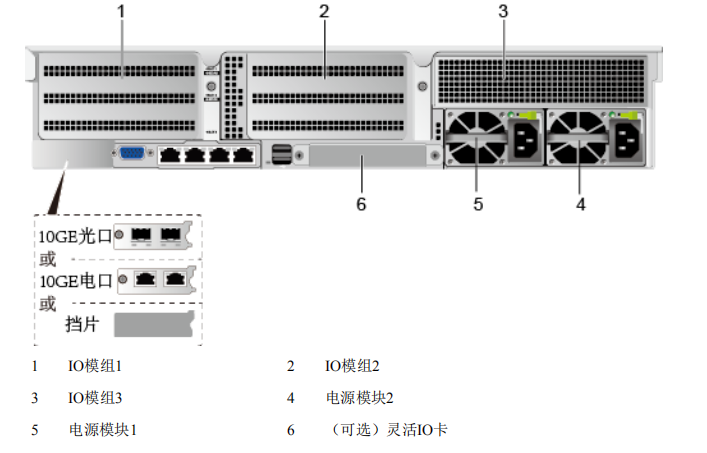

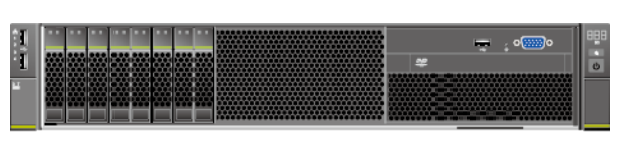

1、服务器外观

数据中心服务器技术及规格介绍

数据中心服务器技术及规格介绍

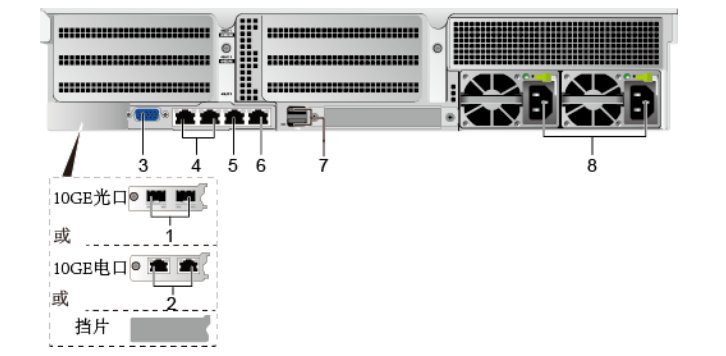

2、接口介绍

数据中心服务器技术及规格介绍

数据中心服务器技术及规格介绍

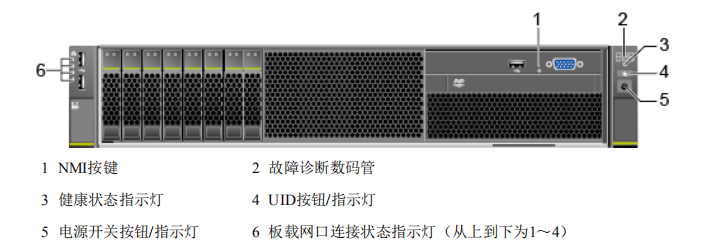

3、指示灯及按钮

数据中心服务器技术及规格介绍

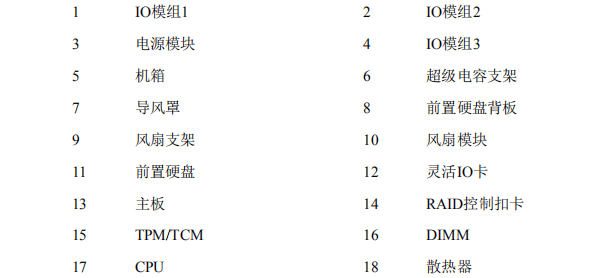

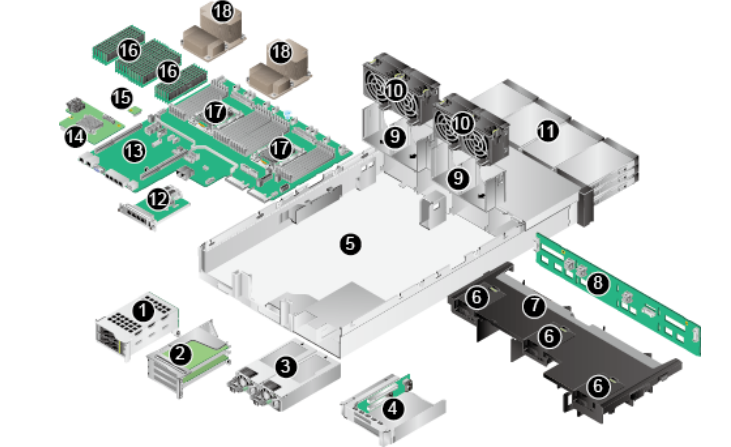

4、物理结构

数据中心服务器技术及规格介绍

数据中心服务器技术及规格介绍

5、技术要求及规格

同一台服务器必须使用相同型号的DDR4内存条,不允许混合使用不同类型(RDIMM、LRDIMM)和不同规格(容量、位宽、rank、高度等)的DDR4内存条。

数据中心服务器技术及规格介绍

M.2硬盘模块设计用于安装操作系统作为Boot设备。小容量的M.2 硬盘模块(如32GB、64GB等)耐久性(Endurance)低,不能用于Logging,如果使用小容量M.2硬盘模块作为Boot设备时需要有专门的日志硬盘或者日志服务器用于Logging设备。

M.2 硬盘模块的耐久性低,不能用于数据存储设备,尤其是数据擦写较大的场景下,因其在短时间内存在写穿风险,不能使用。数据存储请选用企业级DWPD较高的SSD或HDD替代。

写密集型业务软件将会导致M.2硬盘模块超出写寿命而永久损坏,这类业务场景,不推荐选择M.2硬盘模块。 禁止在Cache场景配置M.2硬盘模块。

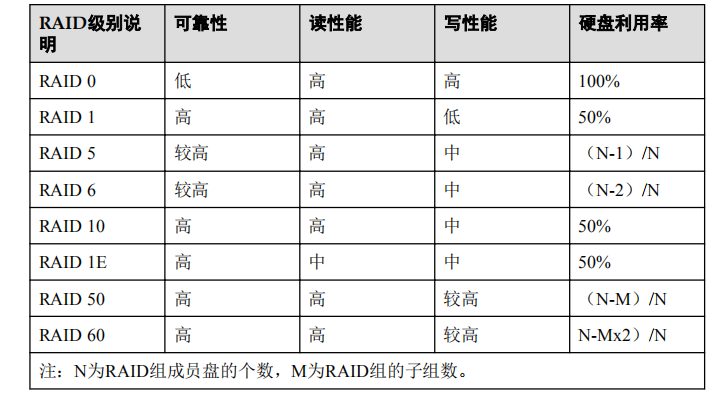

行业领先存储技术RAID技术,支持RAID0/1/10/1E/5/50/6/60,支持Cache掉电保护、RAID级别迁移,磁盘漫游等功能,支持自诊断、Web远程设置,支持VROC,支持NVMe盘的RAID功能。

数据中心服务器技术及规格介绍

主板可选配SAS卡(Serial Attached SCSI Card)或SASRAID卡(最高支持4GB cache),提高了硬盘存储性能,保护了用户数据的安全。

灵活IO卡(电口)不支持与POE供电设备(例如打开了POE功能的POE交换机)对接,强行对接存在链路通信异常甚至损坏网卡的风险。

RAID控制卡:如果服务器的硬盘为PCH直出(即不配置RAID卡时)可支持Intel SoftRAID。安装了Intel RSTe驱动后,服务器才可以使用IntelSoftRAID。

Intel SoftRAID支持的系统包括:RHEL 7.3/RHEL 7.4/Windows Server 2012 R2/Windows Server 2016。 如果服务器选择配置Intel SoftRAID时,BIOS可以选用Legacy/UEFI模式,操作系统只能安装在SATA硬盘上。
