中小企业组网解决方案分享

发布时间:2022-06-01 13:28:05 作者:永信阅读:0

[导读]:方案介绍:中小企业的人员规模一般在100~300人,网络出口位置推荐部署专业企业级路由器AR1220-S,对于信息安全防御要求强的客户,可推荐部署专业USG6306防火墙,集成IPS,AV、URL过滤...

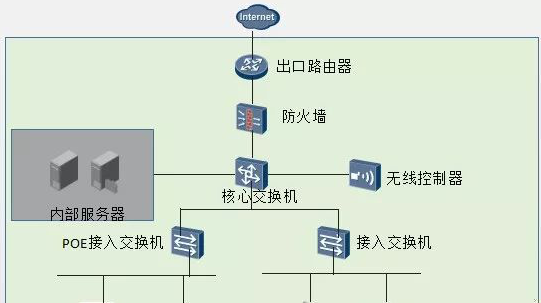

方案介绍:

中小企业的人员规模一般在100~300人,网络出口位置推荐部署专业企业级路由器AR1220-S,对于信息安全防御要求强的客户,可推荐部署专业USG6306防火墙,集成IPS,AV、URL过滤等 特性,为企业OA办公提供全面的互联网出口防御,实现基于应用、人员的访问控制、病毒,恶意攻击防御、非法的URL访问阻断等。整个网络的核心位置部署S5700-SI系列交换机,接入交换机采用千兆S5700-LI系列,同时整个企业办公环境需要具备Wi-Fi全覆盖,采用AP3010DN-V2为终端用户提供接入,通过AC6003控制器对AP进行管理,实现整网Wi-Fi接入统一认证,推荐管理AP数量≤48个。

 方案优势:

1、有线无线融合,泛在WIFI覆盖:灵活构建企业办公园区网络,层次清晰,结构简单,按需划分不同业务区域;

2、安全可靠,品质体验:全网泛在安全防御,基于应用、人员管控,保障业务连续、流量优化,最佳配比设备投入,节约成本;

 3、统一运维,高效管理:构建企业统一运维体系,提供一体化的设备、用户和业务管理平台,业务可视化,高效运维 。

设备选型

设备名称

设备型号

描述说明

备注

出口路由器

AR1220E-S

AR1220E-S,2GECOMBO,8GE LAN,2 USB,2 SIC,带机数量300


防火墙(选配)

USG6306

吞吐量:600Mbit/s,4GE电+2GE Combo,4GB内存,1交流电源,含SSL VPN 100用户,带机数量200~400


核心交换机

S5720S-28P-SI-AC

交换容量:336Gbps/3.36Tbps

包转发率:96Mpps/126Mpps

24个10/100/1000Base-T以太网端口,4个千兆SFP


接入交换机

S5720S-28P-LI-AC/S5720S-52P-LI-AC

千兆接入交换机


AC控制器

AC6003

转发能力2Gbit/s,管理AP数量:48个,接入用户数:1K。


POE接入交换机

S5720S-12TP-PWR-LI-AC/S5720S-28P-PWR-LI-AC

千兆POE接入交换机


无线AP

AP1050DN-S

AP3010DN-V2

AP3030DN

AP4050DN-S

AP2010DN(面板)

AP2050DN-S(面板)

接入终端参考:

AP1050DN-S/AP2010DN(面板)

: 20终端

AP3010DN-V2/AP3030DN/AP2050DN-S(面板) : 20~30终端

AP4050DN-S : 40终端

1、如客户没有特殊要求要用面板AP,则选用常规放装型AP。

2、接入终端数仅供参考,根据不同应用场景、不同带宽需求会有所区别。

场景二   SOHO型企业办公网络

方案介绍:

针对30~100人规模SOHO型企业,出口网关推荐采用华为企业级SOHO路由器,集成Wi-Fi/AC控制器等,同时提供防火墙、上网行为管控等特性。网络核心部署华为S1720-28GWR-4P-E交换机,维护简单;接入侧采用S1700系列SOHO交换机,以及AP3010DN-V2,满足中小企业无线终端和有线终端的混合接入。

方案优势:

1、灵活组网,多业务承载:集AP+交换+路由器(FW/AC)构建有线无线一体化网络,支持FW、IPS、AC等特性;

2、认证灵活,信誉认证:简化AP部署,支持集成AC控制器,可以统一认证,本地认证,满足企业办公场景无线诉求;

3、管理便捷,运维简单:无需日常管理运维投入,节省人力成本,降低企业办公运营成本。

设备选型

设备名称

设备型号

描述说明

备注

出口路由器

AR111-S

转发性能:300kpps,带机数量50~80

管理AP数量:4个,支持最大并发用户数:120

核心交换机

S1720-28GWR-4P(WEB网管)

S1720-28GWR-4P-E(全网管)

交换容量:168Gbps

包转发率:42Mpps

24个10/100/1000Base-T以太网端口,4个千兆SFP


接入交换机

S1700-8G-AC/S1724G-AC

千兆无网管接入交换机

可根据不同业务需求选择不同SOHO型交换机

POE接入交换机

S1720-10GW-PWR-2P/S1720-28GWR-PWR-4P

千兆WEB网管POE接入交换机


无线AP

AP3010DN-V2

AP3030DN

AP2010DN(面板)



接入终端参考:

AP2010DN(面板)

: 20终端

AP3010DN-V2/AP3030DN/: 20~30终端

1、如客户没有特殊要求要用面板AP,则选用常规放装型AP。

2、接入终端数仅供参考,根据不同应用场景、不同带宽需求会有所区别。

说明:出口路由器可选型号:AR121-S、AR161-S、AR201-S等,不同型号性能会存在差异,可根据客户具体需求进行选型。
