MPLS VPN:

MPLS VPN有时也简称为MPLS L3 VPN,它是MPLS最为广泛的应用,他使用MP-BGP在服务,

提供商骨干网上发布VPN路由,使用MPLS在服务提供商骨干网上转发VPN报文。BGP/MPLS

VPN主要部署在运营商网络。

1. MPLS/VPN特点:

MPLS/VPN模型特点:

①隧道承载:客户设备透明\运营商设备维护

②路由维护:客户设备维护\运营商设备维护

③VPN数据封装:MPLS标签报头

④优势:由运营商维护客户路由,降低管理成本

⑤劣势:路由信息被运营商获取,数据缺乏加密

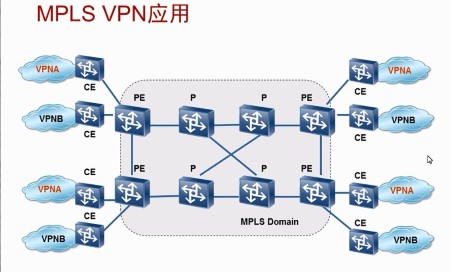

2. MPLS VPN角色:


(1)CE:

Custom Edge Router,客户端边界路由器,为企业的边界路由器。

(2)PE:

Provider Edge Router,运行商边界路由器,用于连接企业的边界路由器。

PE的作用:

①私网标签分配

②私网路由交叉

③公网隧道迭代

(3)P:

Provider Router,运营商路由器。

(4)Site:

VPN用户站点,指相互之间具备IP连通性的一组IP系统,且该系统IP连通性不需通过ISP实现,所以一个Site指一个企业分支的私有网络

3. VPN-Instance:

通常MPLS VPN中PE的每个接口都连接各个企业的CE,为了保证安全,路由信息相互隔离,所以此时需要在PE上配置VPN-Instance。

在MPLS-VPN中,每个VPN实例为相应的VPN客户单独维护一张路由和转发表,这种

技术称之为VPN-Instance(cisco称为VRF- VPN Routing and Forwarding Table)。

不同的VPN实例间的路由是不能相互通信的,在PE设备上,通过连接CE的接口绑定VPN实例,接口区分不同的VPN客户的路由。当PE将VPN路由传递至VPN实例,每个实例都有自己维护的接口、FIB表、路由协议,各个实例之间相互独立。

4. MP-BGP:

Multi-Protocol BGP,使用命令将VPN-Instance中路由和MP-BGP路由互相引入,实现用来传递各个VPN-Instance中的路由信息和数据给对端。

而在使用MP-BGP传递各个VPN-Instance中的私网路由时,存在两个问题:

①在BGP链路上,可能会传递不同VPN实例相同的私网路由,此时如果为BGP的IPv4单播时,由于单播BGP不使用附载均衡,所以BGP只会从中选择其中一条私网路由进行传递,造成有的实例收不到对端实例私网路由的现象,MP-BGP会使用RD值+IPv4地址在全局BGP路由表中唯一标识一条VPNv4路由

②当P设备收到对端P设备的VPNv4路由,如何区分这些路由使他们进入到正确的VPN-Instance中,所以两端为不同的VPN-Instance使用相同的标识,每条VPNv4路由携带这些标识,当P设备收到带标识的VPNv4路由时,根据标识将VPNv4路由送入正确的VPN-Instance

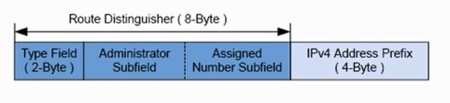

(1)RD:

Route Distinguisher,路由区分器,用于区分不同实例使用相同的IPv4地址前缀的问题,使用RD值(8Byte)+私有路由地址(4Byte)在MP-BGP路由表中唯一标识一条VPNv4路由

注:边界路由器同一VPN实例RD值建议不一致(防止出现两端私网路由相同),不同VPN实例的RD必须不一致


RD与路由一起被携带在BGP Update报文中发送给对端。

RD不具有选路能力,不影响路由的发送与接受。

RD用来区分本地VRF,本地有效。

RD有三种模式,所以前2Byte用来表示使用哪种模式:

①   Type0:Administrator Subfield为2Byte,Assigned Number Subfield为4Byte

16bits自制系统号(最大65535)+32bits用户自定义数字(最大4294967296),例如65534:1

②Type1:Administrator Subfield为4Byte,Assigned Number Subfield为2Byte

32bits IPv4地址+16bits用户自定义数字(最大65535),例如172.1.1.1:65534

③Type2:Administrator Subfield为4Byte,Assigned Number Subfield为2Byte

32bit自制系统号+8bit的用户自定义数字,例如65536:1

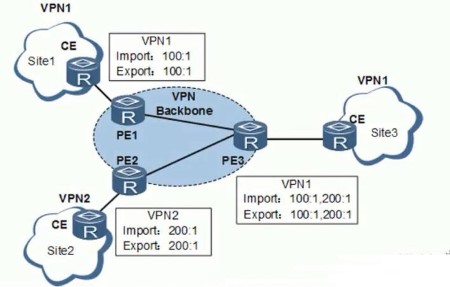

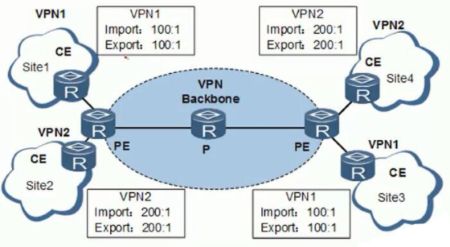

(2)RT:

Route Target,8Byte,路由目标,RT是VPNv4路由携带的一个重要的扩展团体属性,它决定VPN路由的收发和过滤,PE依靠RT属性区分不同VPN之间路由,用于控制VPN路由信息的发布,将PE上接收到的VPNv4前缀通告到正确的CE设备。

RT包含Export Target和Import Target:

①Export Target在VPNv4路由前缀通告时作为扩展团体属性携带

②Import Target在本地VRF用于接收具有特定RT值的VPNv4路由前缀,用于送往正确的CE设备

注:不同VPN实例的RT必须不一致,相同VPN实例的RT必须一致

过程如下:

①当从VRF表中导出VPN路由时,要用Export RT对VPN路由进行标记。

②当往VRF表中导入VPN路由时,只有所带RT标记与VRF表中任意一个Import RT相符的路由才会被导入到VRF表中,如果所有RT都不符合VPN-v4路由的RT值,PE将丢弃该路由


5. MPLS-VPN原理:

(1)控制平面:

R1和R4为PE,R1将5.5.5.5/32通过BGP传递给R4为例:

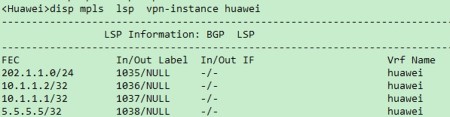

①R1通过实例IGP路由接收到CE设备中的私网路由,R1为实例中的IPv4路由生成标签转发表:

②R1通过MP-BGP传递路由,UP-Data中携带BGP路由属性:

Ø  Extended Community:RT值

Ø  MP_REACH_NLRI:本端实例标签+RD值+IPv4路由

③R4收到Up-Data报文后,根据扩展团体属性中的RT值与本端的RT值进行匹配:

Ø  如果没有对应的匹配值,丢弃报文

Ø  如果存在对应的配置值,将报文送入对应的VPN实例中:

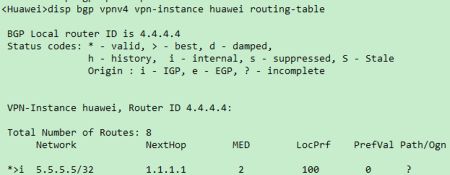

a)      将VPNv4路由的RD值去掉,生成IPv4路由,放入MP-BGP路由表中


b)     将Label标签放入实例实例标签转发表中


④R4设备上实现MP-BGP与IGP实例路由互相引入,最终路由条目进入IGP实例路由表中,通过IGP协议传递到TE设备

(2)数据平面:

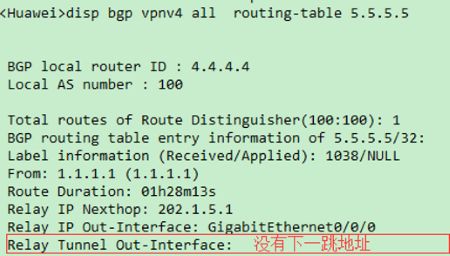

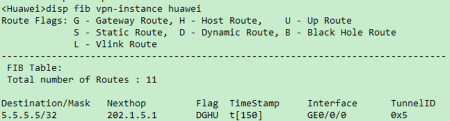

①R6访问5.5.5.5/32,将数据包送给PE设备R4,由于是从实例中传递过来的数据包,查看实例FIB表,Tunnel ID不为0,封装标签,根据Tunnel ID对应的LIM表压入标签,得知下一跳等行为


②压入出标签1038,下一跳地址G0/0/0,目标地址为1.1.1.1,由于1.1.1.1为全局地址,默认MPLS VPNv4默认使用隧道迭代功能,访问VPNv4路由的标签使用迭代标签(BGP环回口地址),所以查看全局的FIB表,Tunnel ID不为0,继续压入标签

注:隧道迭代功能只能使用/32的接口迭代标签,所以MP-BGP进行邻居建立时必须使用/32环回口地址建立,并且不能使用汇总功能

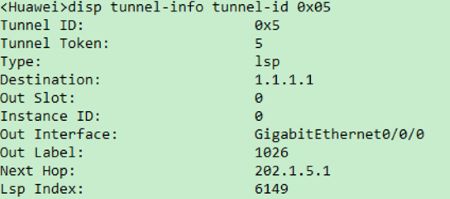

③压入标签1026,最终形成双标签的数据包

④数据包在ISP传递中,ISP中的P设备查看数据包的外层标签进行转发,由于默认存在PHP行为,所以最后一跳路由器只收到存在内层标签的数据包,根据内层标签得知对应的VPN实例,将数据包送入VPN实例中,VPN实例通过实例IGP路由对数据包进行转发,送往TE设备

注1:如果ISP中的设备有的链路没有启动LDP协议,则无法实现LSP的建立,由于PE之间可以通过IGP路由协议将路由传递给对端,MPLS默认采用有序的模式下发标签,如果中间的MPLS LDP不生效,由于VPNv4属性中没有Next-Hop属性,而是使用Label得知下一跳,PE设备无法得知LSP的下一跳地址标签,导致MP-BGP路由不优化,不会放入实例转发表中

可以使用静态LSP配置目标PE的环回地址标签。

注2:如果在PE全局上将MPLS功能关闭,因为VPNv4路由依靠LSP通道进行转发,所以如果MPLS全局关闭,则PE设备不会发送任何的VPNv4路由

注3:如果在中间的P设备行做路由汇总,则导致/32的FEC消失,变为一条粗路由,导致LSP关于目标PE/32的FEC的LSP消失,BGP的路由条目下一跳地址不可达,最终BGP的VPNv4路由不会进入实例路由表中,可以使用静态LSP解决,目标FEC必须是/32

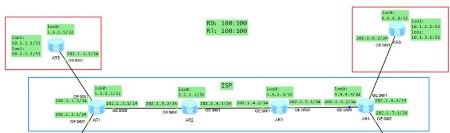

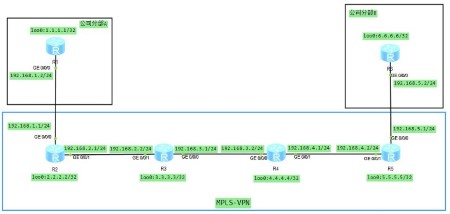

6. MPLS VPN配置:

① ISP中启用IGP路由协议

② ISP中配置MPLS,并启用LDP

③ ISP边界路由器配置MP-BGP,并使用环回口建立邻居:

R2:

[Huawei]bgp 100

[Huawei-bgp]undo default ipv4-unicast---关闭IPv4单播功能

[Huawei-bgp]peer  5.5.5.5 as-number 100

[Huawei-bgp]peer  5.5.5.5 connect-interface LoopBack 0

[Huawei-bgp]ipv4-family vpnv4

[Huawei-bgp-af-vpnv4]peer 5.5.5.5 enable--激活与对端5.5.5.5的VPNv4功能

[Huawei-bgp-af-vpnv4]peer 5.5.5.5 advertise-community—传递团体属性(默认开启)

R5:

[Huawei]bgp 100

[Huawei-bgp]undo default ipv4-unicast---关闭IPv4单播功能

[Huawei-bgp]peer  2.2.2.2 as-number 100

[Huawei-bgp]peer  2.2.2.2 connect-interface LoopBack 0

[Huawei-bgp]ipv4-family vpnv4

[Huawei-bgp-af-vpnv4]peer 2.2.2.2 enable--激活与对端2.2.2.2的VPNv4功能

[Huawei-bgp-af-vpnv4]peer 5.5.5.5 advertise-community—传递团体属性(默认开启)

注:使用命令[Huawei]display bgp vpnv4 all peer查看VPNv4邻居建立

④ 配置VPN Instance:

R2:

[Huawei]ip vpn-instance huawei

[Huawei-vpn-instance-huawei]route-distinguisher 100:1---配置RD值

[Huawei-vpn-instance-huawei-af-ipv4]vpn-Target 100:1 both配置RT值

[Huawei]inter g0/0/0

[Huawei-GigabitEthernet0/0/0]ip binding vpn-instance Huawei—接口绑定实例

[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24---重新配置IP

R5:

[Huawei]ip vpn-instance huawei

[Huawei-vpn-instance-huawei]route-distinguisher 100:1---配置RD值

[Huawei-vpn-instance-huawei-af-ipv4]vpn-Target 100:1 both配置RT值

[Huawei]inter g0/0/0

[Huawei-GigabitEthernet0/0/0]ip binding vpn-instance Huawei—接口绑定实例

[Huawei-GigabitEthernet0/0/0]ip add 192.168.5.1 24---重新配置IP

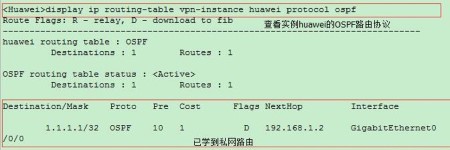

注:使用命令<Huawei>display  ip routing-table vpn-instance huawei查看实

例路由表

⑤ PE与CE之间启用IGP路由协议:

R2:

[Huawei]ospf 10 vpn-instance huawei---配置OSPF进程10为实例huawei服务

[Huawei-ospf-10]area 1

[Huawei-ospf-10-area-0.0.0.1]network 192.168.1.1 0.0.0.0

R1:

[Huawei]ospf 10

[Huawei-ospf-10-area-0.0.0.1]network  0.0.0.0 255.255.255.255

R5:

[Huawei]ospf 10 vpn-instance huawei---配置OSPF进程10为实例huawei服务

[Huawei-ospf-10]area 1

[Huawei-ospf-10-area-0.0.0.1]network 192.168.5.1 0.0.0.0

R6:

[Huawei]ospf 10

[Huawei-ospf-10-area-0.0.0.1]network  0.0.0.0 255.255.255.255

注:PING测试需要增加VPN选项<Huawei>ping -vpn-instance huawei 1.1.1.1

⑥将Site中的路由放入MP-BGP中传递,将MP-BGP路由传递给Site:

R2:

[Huawei]bgp 100

[Huawei-bgp]ipv4-family vpn-instance Huawei

[Huawei-bgp-huawei]import-route  ospf 10

此时R2便将VPNv4实例路由放入MP-BGP传递给对端邻居,对端邻居R5收到后,根据VPNv4路由中的Export属性和本地的IN-port属性进行比对,如果相同,将VPNv4变为普通的IPv4路由放入对应的BGP的VPN实例中。

注::使用引入命令将BGP VPN实例中的路由放入OSPF的实例中

R5:

[Huawei]ospf 10 vpn-instance Huawei

[Huawei-ospf-10]import-route bgp

同理在R5上将ospf vpnv4路由引入BGP vpnv4路由中,在R2上将BGP vpnv4路由引入OSPF vpnv4路由中。

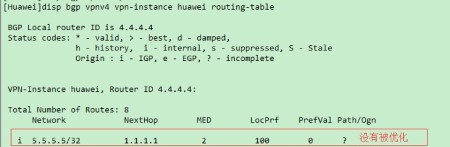

注:PE接收对端PE发送过来的路由时,首先比较路由中的RT值(Label是否存在于BGP标签转发表中),如果RT未知,PE将直接丢弃所传递过来的路由信息。在特殊,ISP中部署RR时,RR的VPN实例不需要配置RT和RD值,只需要转发所有的VPNv4路由即可,此时需要关闭RT的过滤功能

   并且RR上不要配置Next-Hop-Local命令,此命令对VPNv4路由生效,RR再将VPNv4路由传递给对端PE设备时,下一跳地址为自身,此时实际数据平面传输过程中数据流经过了两段LSP,一段目标FEC为RR环回口地址,一段目标FEC为PE的环回口地址

[Huawei]bgp 100

[Huawei-bgp]ipv4-family vpnv4

[Huawei-bgp-af-vpnv4]undo policy vpn-target—关闭VPNv4的RT过滤功能

此时,只要有VPNv4路由传递过来,路由器会直接放入BGP的VPNv4路由表中,不在检查

RT属性

7. CE与PE建立:(1)静态建立:

①PE:

[Huawei]ip route-static vpn-instance huawei 1.1.1.1 32 g0/0/0 10.1.12.1

[Huawei-bgp]ipv4-family vpn-instance huawei

[Huawei-bgp-huawei]import-route  direct-----导入直连,否则PE-CE线路直连网络不存在

[Huawei-bgp-huawei]import-route  static

②CE:

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.1

(2)RIP建立:

①PE:

[Huawei]rip 1 vpn-instance huawei

[Huawei-rip-1]network 192.168.1.0

[Huawei-rip-1]undo summary

[Huawei-rip-1]import-route  bgp

[Huawei-rip-1]bgp 100

[Huawei-bgp]ipv4-family vpn-instance huawei

[Huawei-bgp-huawei]import-route rip 1

②CE:

[Huawei]rip 1

[Huawei-rip-1]network 192.168.1.0

[Huawei-rip-1]network  1.0.0.0

[Huawei-rip-1]undo summary

(3)IS-IS建立:

①PE:

[Huawei]isis vpn-instance huawei

[Huawei-isis-1]network-entity 49.0001.0000.0000.2222.00

[Huawei-isis-1]import-route  bgp

[Huawei-isis-1]inter g0/0/1

[Huawei-GigabitEthernet0/0/1]isis enable

[Huawei]bgp 100

[Huawei-bgp]ipv4-family vpn-instance huawei

[Huawei-bgp-huawei]import-route isis 1

②CE:

[Huawei-isis-1]network-entity 49.0001.0000.0000.2222.00

[Huawei]inter g0/0/0

[Huawei-GigabitEthernet0/0/0]isis enable

[Huawei-GigabitEthernet0/0/0]inter loo 0

[Huawei-LoopBack0]isis enable

(4)BGP建立:

BGP建立时,在PE设备上直接在BGP的VPN实例中建立邻居,此时路由直接在BGP实例中传递,无需互相引入。

①PE:

[Huawei]bgp 100

[Huawei-bgp]ipv4-family vpn-instance huawei

[Huawei-bgp-huawei]peer  192.168.1.2 as-number 200

②CE:

[Huawei]bgp 200

[Huawei-bgp]peer  192.168.1.1 as-number 100

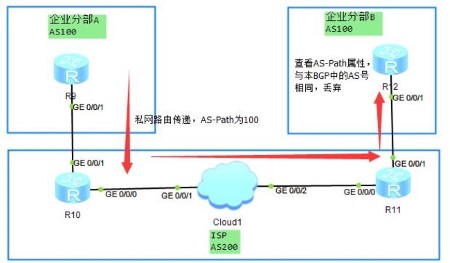

在BGP建立中会存在问题,两个企业边界路由器可能会使用相同的AS号码,此时当一个CE收到另一端CE的私网路由时,查看AS-Path属性,如果AS-Path号码相同,则会拒绝此路由。

解决方法:

①在对端PE设备上使用命令[Huawei-bgp-huawei]peer 12.12.12.12 substitute-as,此时原先的AS号码会变成ISP的AS200

②在CE设备上使用命令[Huawei-bgp]peer 1.1.1.1 allow-as-loop,不检查AS号码,直接接受路由

(5)OSPF建立:①Super-Backbone:

如果PE和CE之间配置的为OSPF,并且PE和CE设备之间都存在于Area0,则PE—PE之间称为Super-Backbone,如果PE-CE之间有的区域不在Area0,则为普通骨干区域,PE设备虽然做了引入动作,但他的角色是ABR和ASBR他们在使用BGP传递OSPF路由时,会使用Community团体属性(Domain-ID)标识OSPF进程号,用于路由重构

Ø  如果PE设备两端的OSPF进程ID一致,则PE为ABR设备,收到对端PE设备的Type1、Type2、Type3的LSA会议Type3的LSA将路由放入路由表中;将Type5、Type7的LSA以原类型放入路由表中

Ø  如果PE设备两端的OSPF进程ID不一致,则PE为ASBR设备,收到对端PE设备的Type1、Type2、Type3 Type5、Type7的LSA将以Type5或Type7的LSA将路由放入路由表中

注1:华为设备默认使用Domain-ID映射进程ID,并且为Null,即使两端的进程ID不一致,也会将3类LSA以原始类型放入路由表中

使用命令在PE设备上修改Domain ID:[Huawei-ospf-10]domain-id 0.0.0.1


注2:此时PE与PE区域为骨干0,如果PE与CE之间运行的OSPF属于普通区域,并且企业内部存在骨干区域,则企业骨干区域和PE-PE骨干区域被PE-CE普通区域分割,形成两个分离的骨干区域,由于3类LSA水平分割的原因,所以造成路由不传递现象

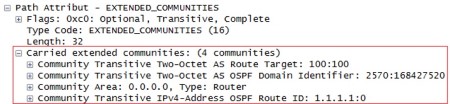

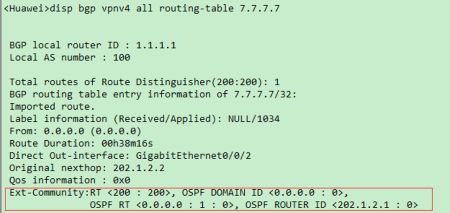

Extended Community:

Ø  RT:Router Traget值

Ø  Domain-ID:域ID,映射OSPF进程ID,华为默认为Null

Ø  OSPF RT:

a)      0.0.0.0:区域ID

b)     1:LSA类型

c)      0:如果LSA类型为5或7,使用此位表示外部开销类型

Ø  OSPF Router ID:PE设备的Router ID

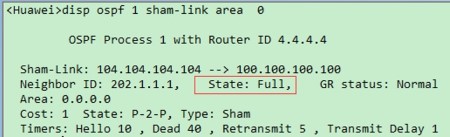

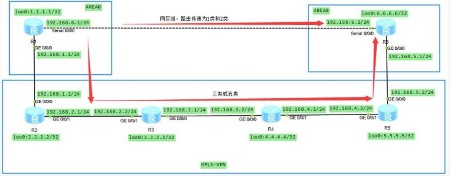

②Sham-Link:


企业网络在部署MPLS VPN时,为了保证冗余性,可能会在两个分部的边界路由器增加一条低速链路,如果低速链路和连接ISP的链路为同一区域:

Ø  低速链路传递的路由为1类和2类,开销值最大

Ø  MPLS VPN传递的路由为3类或5类,开销值最小

此时根据OSPF的选路规则,会选择串行链路进行数据的传递,为了解决这种问题,使用Sham-Link进行解决。

Sham-Link原理:

Ø  创建/32的环回接口

Ø  在BGP实例中宣告该环回接口

Ø  在OSPF实例中建立Sham-Link连接

Ø  Sham-Link通过BGP路由走LSP通告形成连接

Ø  两端的PE-CE的OSPF区域必须一致,两个PE形成邻居关系,两个区域变为一个区域,路由信息由3类LSA变为1类和2类LSA

注:一定要注意不能将Loo口放入OSPF实例中,负责由于OSPF的优先级优于BGP,此时建立Sham-Link链路时会选择后门低速链路建立,Sham-Link达到Full的条件为使用BGP链路建立,所以此时状态会卡在down状态

配置:

PE

[Huawei]inter loo 1

[Huawei-GigabitEthernet0/0/0]ip binding vpn-instance Huawei

[Huawei-LoopBack1]ip add 22.2.2.2 32---创建新的环回口用于Sham Link的建立

[Huawei]bgp 100

[Huawei-bgp]ipv4-family vpn-instance Huawei

[Huawei-bgp-huawei]network 22.2.2.2 32---将环回口放入BGP实例中

[Huawei]ospf 10 vpn-instance huawei

[Huawei-ospf-1]area 0

[Huawei-ospf-10-area-0.0.0.0]sham-link 22.2.2.2 55.5.5.5—建立本端与对端的Sham-Link连接


8. MPLS VPN环路防护:

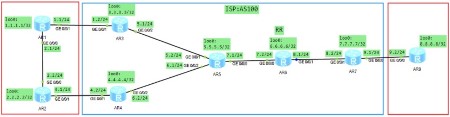

企业为了加强冗余性,通常企业会连接多个PE设备

这种部署方式会带来环路问题:

①对端企业路由引入产生的环路

②本端企业路由引入产生的环路

①  无法实现附载分担问题

①  对端企业路由引入产生的环路和抖动:

BGP路由同时被两端PE引入IGP协议中:

Ø  如果AR3和AR4在同一时刻将BGP路由引入到IGP路由中:

a)      两端的PE设备同时使用IGP协议将8.8.8.8/32的路由在企业网络中传递

b)     这两台PE设备同时也会受到对端PE发送过来的关于8.8.8.8/32的IGP路由,由于任何一种IGP协议的优先级都大于BGP协议优先级,所以收到对端关于8.8.8.8/32的IGP路由时,会将BGP路由关于8.8.8.8/32的路由重路由表中撤销,使用IGP8.8.8.8/32的路由条目

c)      IGP从BGP协议中引入,所以BGP消失,IGP路由也消失,此时两端的PE设备又会同时发送撤销路由,再次使用BGP路由,又收到对端的IGP路由,再次使用,形成路由抖动问题

Ø  如果一端的引入快于另外一端:

a)      AR4首先将8.8.8.8/32BGP路由引入的IGP路由中,AR3收到IGP路由后,优于BGP路由,选用此条IGP路由协议,并将这条IGP路由协议引入到BGP中在BGP中传递

b)     如果这条从AR4传递过来并在AR3上引入到BGP的8.8.8.8/32的路由条目的BGP属性高于产生着AR8传递给AR7的BGP属性,则AR6优选AR3的8.8.8.8/32的BGP路由

c)      AR8将路由通告给AR4,形成环路

②本端企业路由引入产生的环路:

a)      AR3和AR4会将本端企业路由传递给RR,RR从中根据BGP选路规则选择出一条最优路由,传递回AR3和AR4

b)      AR3和AR4将这条路由条目重新回灌到企业内网,如果这条链路出现故障,因为收敛不及时,可能会出现环路

③无法实现附载分担行为:

a)      AR8想要访问1.1.1.1,默认RR收到AR3和AR4两个PE相同的VPNv4路由,只会从中选择一条最优的传递给AR8

b)      AR8访问时只存在一条路由,所以不会形成附载分担

c)      将AR3和AR4配置成不同的VPn-实例,或修改RD值,此时传递给RR,RR会认为这是两条不同的VPnv4路由,同时传递给AR7

d)      AR7收到后,私网地址一致,但是目标地址为两个(两个PE地址),如果钱9条BGP属性相同并且开启负载分担,此时一条链路上使用两条LSP,目标地址分别为3.3.3.3/32和4.4.4.4/32

e)      在经过RR时,两条流量形成了附载分担

(1)OSPF防环:

Site内运行OSPF,对于OSPF协议的防环时自动完成。对于双PE双出口的链路,以下情况形成环路:

Ø  MPLS VPN域中的PE通过OSPF接收到三类LSA通过另一端的PE在重新倒灌给企业,会形成3类LSA或5类LSA环路

Ø  MPLS VPN域中的PE通过OSPF接收到三类LSA通过运行RIP的PE重新再次引入到另一端的PE,会形成五类LSA的环路

Ø  而针对本地始发的路由,只能通过路由策略来消除,比如使用Community值,在另一端PE上引入到ISIS时先Deny掉这些路由,防止他们重新回灌到Site中

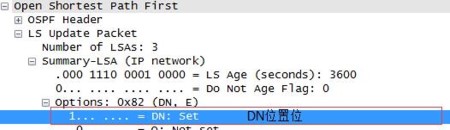

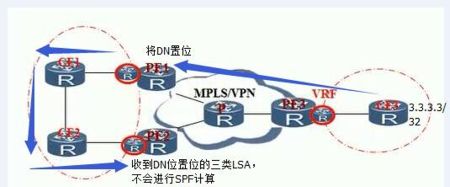

①Type 3 LSA的Down-bit:

PE从另一端PE收到Type 3 LSA,会在Option字段里会置位Option中的Down-bit位,其他PE的VPN实例接收到Down-bit位的Type 3 LSA,仅将其保存在数据库中,不放入路由表中

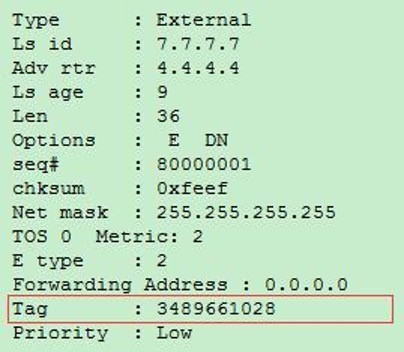

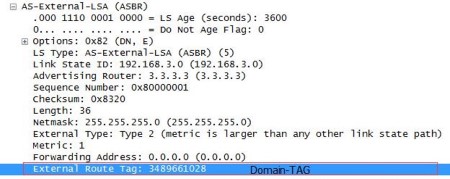

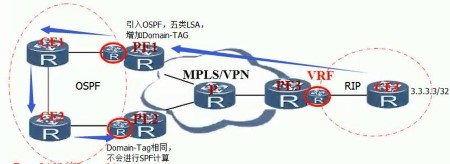

②Type 5 LSA的Domain-Tag:

华为设备LSA5类中也存在DN bit,和LSA3一样,PE设备收到Down bit置位的5类LSA也不会放入路由表中

从PE的VPN实例通告出去的Type 5 LSA,会将其TAG字段填写为本VPN实例的Domain Tag,默认情况下Domain-Tag为该PE的AS号,如果PE的VPN实例接收到一条Type 5 LSA,并且其TAG值与本地BGP的AS号相等,则仅将其保存在数据库中,并不进行任何计算。

注:Domain ID一共32bit,前8bit固定值为0XD000,后16bit表示本端BGP AS号(16进制)

2)IS-IS防环:

Ø  IS-IS中也是包含DN位,再将BGP路由引入到ISIS VPN实例中时,会将DN位置位,所以传递给另一端PE时,由于DN置位,另一端PE不会接受

Ø  而针对本地始发的路由,只能通过路由策略来消除,比如使用Community值,在另一端PE上引入到ISIS时先Deny掉这些路由,防止他们重新回灌到Site中


(3)BGP防环:

在网络部署中,一般PE使用的为公有AS ID配置BGP,企业Site之间使用的都是私有AS,如果多个Site之间的AS号相同,则此时需要依靠配置SOO(Site of Origin,扩展团体属性)进行防环。

AR1和AR2之间建立IBGP邻居

②AR3、AR4建立IBGP邻居,如果存在多Site,建议启用IBGP邻居关系,不然在配置时会将BGP路由引入到Site的IGP路由中,则会丧失BGP路由属性,AS-Path消失,导致环路问题

③AR3、AR4与AR1、AR2分别建立EBGP邻居

①Site AS不同:

Ø  则此时PE将VPNv4路由传递到对端CE,CE在AS-Path中本路由器的AS ID,传递到对端CE(IBGP),对端CE在传递给EBGP邻居PE,此时由于双PE之间的AS ID相同,所以AS-Path中包含了本路由器的AS ID,所以pe不会接受这份从Site中传递过来的这份BGP路由,所以通过AS-Path可以防止对端PE传递过来的路由通过双PE产生的环路问题

Ø  针对Site中始发的路由,双PE互相传递也可以直接通过AS-PATH解决,AR1、AR2将IGP路由引入到BGP中,并将其AS ID放入到AS PATH中(两者ID相同),传递给各自的EBGP邻居PE设备,两个PE通过IBGP邻居关系将其传递给对端PE,再将其传递给CE,但是在传递给CE之前压入本AS ID,但是CE收到不会接受这份路由,原因在于AS PATH中包含了本设备的AS ID(对端CE的AS ID和本端相同)

②Site AS相同:

当多个Site之间的AS相同时,在PE传递给对端CE路由时,由于AS-PATH中的ID和本端的AS ID相同,所以不会接受,导致两端Site之间无法学到对端Site的私网路由,针对此问题,在CE设备上使用命令忽略AS PATH的检查,这样CE就可以接受对端Site的路由,但是会出现环路问题,如果是本地始发的路由,通过PE设备重新传回另一端CE设备,由于不检查AS-PATH,所以此条路由又会重新回到Site中,出现环路

Ø  针对对端PE出现的环路问题,是可以通过常规的AS Path检测避免的,因为PE是检查AS Path的,CE在AS-Path中本路由器的AS ID,传递到对端CE(IBGP),对端CE在传递给EBGP邻居PE,此时由于双PE之间的AS ID相同,所以AS-Path中包含了本路由器的AS ID,所以pe不会接受这份从Site中传递过来的这份BGP路由

Ø  而针对Site本端始发的BGP路由,由于不开启检查,会重新回到Site内,此时可以在PE上配置SOO,对CE发送过来的BGP路由压入TAG值,两端PE设置的SOO相同,所以PE再将Site中的路由通过IBGP邻居传递给对端PE,对端PE不会接受,因为SOO相同。

[Huawei-bgp-huawei]peer  5.5.5.5 soo 100:1---在PE设备上,Peer CE时设置SOO

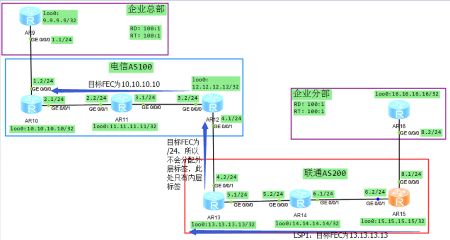

9. 多AS组网:

如果VPN骨干网跨越多个AS,则需要部署跨域VPN

①跨域Option A:PE上的VPN数量较少时采用,要求ASBR支持VPN实例。

② 跨域Option B:PE上的VPN数量相对较多且ASBR没有足够的接口为每个跨域VPN专用时采用,要求ASBR支持VPN-IPv4路由的维护和发布。

③ 跨域Option C:每个AS都有大量的VPN路由需要交换时采用,防止ASBR成为阻碍网络进一步扩展的瓶颈。

(1)Option A:

①在两个AS边界路由器之间使用“实例路由协议”进行连接,将一端AS看作另一端的客户端

②此时,AS边界路由器在传递路由和数据时使用的时纯IPv4报文给对端

③对端收到后放入实例路由表,引入到MP-BGP中传递给真正的企业机构

缺点:由于互联的线路只能存在一个VPN-Instance中,所以如果存在多个企业,需要多根链路进行连接,可以使用子接口解决

(2)Option B:

①在两个AS边界路由器之间使用“MP-EBGP VPNv4路由协议”进行连接

②LSP分为两段,ASBR之间只包含内层标签

③由于下一跳发生了三次改变,所以内层标签改变了三次

④ASBR再将VPNv4路由传递给PE时会自动将路由的下一跳地址变为自身的IP地址,优化路由

(3)Option C:

如果两个运营商存在多个CE设备跨域时,此时可以使用Option C方案进行组网,两端RR

之间建立MP BGP邻居关系,减轻在Option B方案中对ASBR的负担

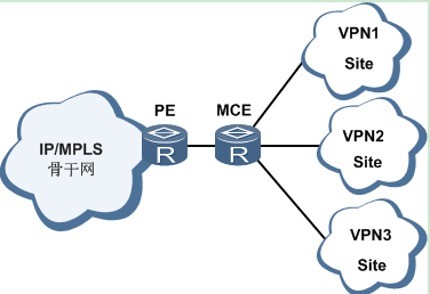

10. MCE:

Multi-VPN-Instance CE(多实例CE)的简称,具有MCE功能的设备可以在BGP/MPLS IP VPN组网应用中承担多个VPN实例的CE功能,减少用户网络设备的投入。

在MCE设备上为不同的VPN创建各自的路由转发表,并绑定到对应的接口。在接收路由信息时,MCE设备根据接收报文的接口,即可判断该路由信息的来源,并将其维护到对应VPN的路由转发表中。

同时,在PE上也需要将连接MCE的接口与VPN进行绑定,绑定的方式与MCE设备一致。PE根据接收报文的接口判断报文所属的VPN,将报文在指定的隧道内传输。

注:如果PE和MCE设备之间配置为OSPF,则PE设备通告给MCE设备的三类LSA或五类LSA中的DNbit会置位,MCE收到DNbit置位的LSA会继续传递给下面的Site路由器,但是不会放入路由表(MPLS VPN防环),在MCE设备上使用命令vpn-instance-capability simple忽略检测环路标识,此时MCE会将其放入路由表中

11. MPLS VPN组网:

MPLS VPN组网分为三种模式:

①Intranet VPN

(1)Intranet VPN:

最简单的情况下,一个VPN中所有用户形成闭合用户群,相互之间能够进行流量转发,VPN中的用户不能与任何本VPN以外的用户通信。这种组网方式的VPN称为Intranet VPN,其站点通常属于同一个组织。


VPN1---VPN1:RT值相同

VPN2---VPN2:RT值相同

不同VPN实例时互相隔绝的

(2)Extranet VPN:

如果一个VPN用户希望访问其他VPN中的某些站点,可以使用Extranet组网方案。


(3)Hub and Spoke:

如果希望在VPN中心访问控制设备,其他用户的互访都可通过中心访问控制设备进行,可以使用Hub and Spoke组网方案。


以上就是MPLS VPN超全干货,快来看看的介绍。如果你还有其他问题,欢迎进行咨询探讨,希望VeCloud的专业的解决方案,可以解决你目前遇到的问题。Vecloud提供全球主机托管、服务器租用、mpls专线接入、SD-WAN组网等方面的专业服务,资源覆盖全球。欢迎咨询。

免责声明:本站发布的内容(图片、视频和文字)以原创、转载和分享为主,文章观点不代表本网站立场,如果涉及侵权请联系站长邮箱:sales@vecloud.com进行举报,并提供相关证据,一经查实,将立刻删除涉嫌侵权内容。

标题:MPLS VPN超全干货,快来看看

TAG标签:MPLS VPNVPN

地址:http://www.kd010.com/hyzs/443.html

上一篇:SD-WAN助力视频会议顺畅无阻
下一篇:SDN网络与传统网络对比

Vecloud云网络解决方案

立即咨询
