SD-WAN组网拓扑的多样性

发布时间:2022-01-31 13:00:27 作者:V小编阅读:0

[导读]:根据企业WAN业务以及企业内部管理的需要,企业WAN需要支持多种不同的拓扑。总体来说,主要分为单层网络拓扑和分层网络拓扑。1.单层网络拓扑单层网络拓扑也被称作扁平网络拓扑,特点是企业的分支站点之间可以...

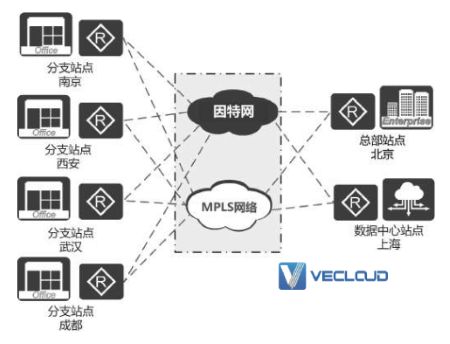

根据企业WAN业务以及企业内部管理的需要,企业WAN需要支持多种不同的拓扑。总体来说,主要分为单层网络拓扑和分层网络拓扑。1.单层网络拓扑单层网络拓扑也被称作扁平网络拓扑,特点是企业的分支站点之间可以直接互联,也可以通过一个或多个中心站点互联,如图1所示。

SD-WAN组网拓扑的多样性

图1 单层网络拓扑

中小型企业以及站点数量不多的大型企业,一般都采用单层网络拓扑组网。按照网络的拓扑进行细分,单层网络拓扑进一步又可以划分为Hub-spoke、Full-mesh和Partial-mesh等方式。

(1)Hub-spoke拓扑

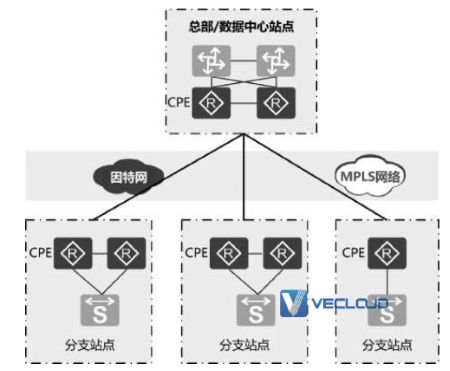

在Hub-spoke拓扑中,一般由企业总部和数据中心作为Hub站点,企业各分支作为Spoke站点,通过WAN集中访问部署在总部或者数据中心站点的服务器应用。此外,企业的分支站点之间如果需要互通,分支站点之间的流量需经过Hub站点中转,如图2所示。

SD-WAN组网拓扑的多样性

图2 单层Hub-spoke组网

Hub-spoke拓扑一般适用于以分支站点与Hub站点的互访为主要业务的企业中,这类企业的应用集中部署在总部站点和数据中心站点的服务器中,主要的业务流量是分支站点访问Hub站点的流量,而分支站点之间互访的流量较少。比如连锁企业的流量主要来自每个连锁分支访问总部/数据中心的流量,而连锁分支之间几乎不存在协同工作互访的流量。

Hub-spoke拓扑组网简单,扩展性较好,能够组建分支比较多的网络,包含的分支站点为100~1000个。需要注意的是,随着网络规模的增大,Hub站点设备的性能面临比较大的挑战,需要部署转发平面和控制平面性能比较好的CPE。

(2)Full-mesh拓扑

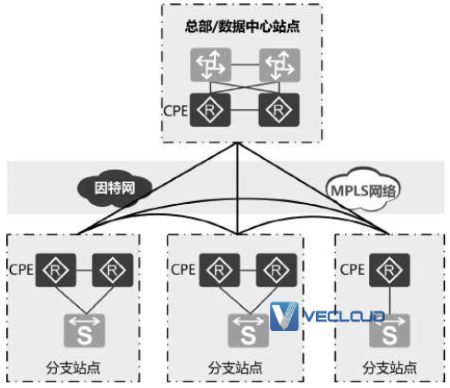

在Full-mesh拓扑中,企业的分支站点之间如果存在业务互访流量,则数据直接交互,不需要经过其他中间站点,如图3所示。

SD-WAN组网拓扑的多样性

图3 单层Full-mesh组网

Full-mesh拓扑主要适用于站点规模不大的小企业或分支站点之间需要协同工作的大企业。大企业的协同业务,如VoIP和视频会议等重要的应用,对于网络丢包率、时延和抖动等网络性能具有很高的要求,因此这类业务更需要分支站点之间直接进行互访。

Full-mesh拓扑组网简单,业务互访效率高,但是组网扩展性一般,一般适用于10~100个分支站点的网络规模

。由于不是所有的分支站点之间都具备与Underlay网络的WAN直接互联的能力,因此Full-mesh拓扑衍生出了一个特殊的Partial-mesh拓扑模型。

(3)Partial-mesh拓扑

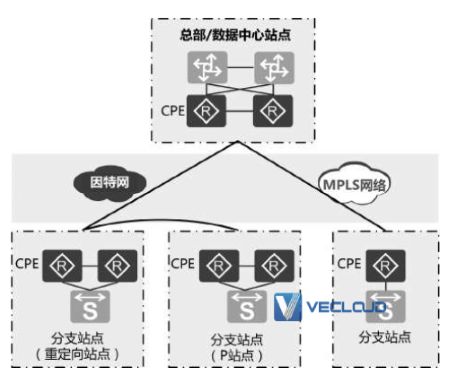

Partial-mesh即部分mesh拓扑,可以被看作一个特殊的Full-mesh拓扑。在希望进行Full-mesh组网的企业中,因当地运营商WAN线路覆盖率不足,部分分支站点无法同其他所有分支站点进行直接互联(此类站点下文称为P站点)。此时,可以选择一个重定向站点,该站点可以同所有站点(包括P站点)互联,从而实现P站点与所有站点互联,如图4所示。

SD-WAN组网拓扑的多样性

图4 单层Partial-mesh组网

2.分层网络拓扑

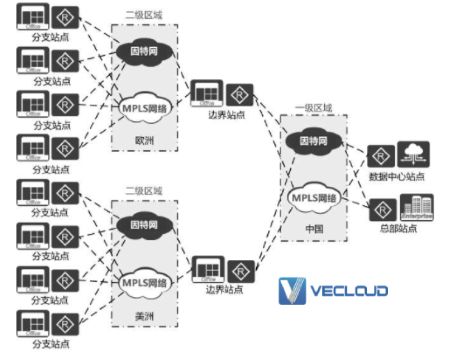

如果企业分支站点数量比较多,并且分布区域比较广,比如跨越多个省(区、市)甚至跨越多个国家与大洲,采用扁平的网络拓扑组网很难解决网络规模大、管理复杂度高等问题,这时就需要采用分层网络拓扑进行组网。分层网络拓扑可以看作单层网络拓扑的叠加,WAN被划分成多个区域,多个区域又通过集中的骨干区域进行互联,从而实现海量站点之间跨区域的互访,如图5所示。

SD-WAN组网拓扑的多样性

图5 分层网络拓扑

以某个跨国企业为例,可以根据企业管理结构,划分为中国、欧洲、美洲等区域,每个区域是一个单层网络拓扑,可以是Hub-spoke拓扑或者Fullmesh拓扑,同时各个区域选择一个或多个站点来作为区域边界站点,各个区域边界站点就构成了区域之间互联的骨干区域,即一级区域网络。区域边界站点同时连接二级区域网络,也连接着一级区域网络。二级区域的WAN建设一般基于本地运营商提供的本地公用网络或本地MPLS网络,而一级区域的WAN由于地域跨度广、对网络性能要求高,一般使用运营商专线,如MPLS专线来组建,组网的费用也相应较高。

分层网络拓扑适应于网络站点规模庞大或者站点分布在多个国家或地区的大型企业,网络结构清晰,网络可扩展性好。
