mpls l2-svc配置

从ISP来看，ISP可基于MPLS网络的提供二层VPN服务，ISP使用IP网络模拟租用线路，提供端到端的二层连接。 从用户来看，L2VPN网络对用户完全透明，VPN客户之间网络就象通过一条模拟的专线进行连接，方便使用。

此次实验基于SVC实现方式，SVC需在PE之间建立MPLS LDP对等体，但不通过LDP交换标签，而是通过静态配置方式。

2、配置步骤

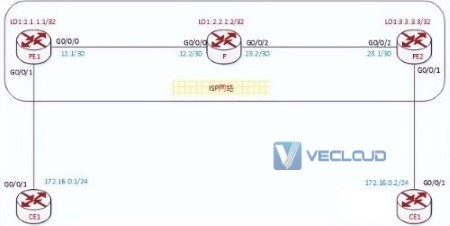

按网络拓扑配置CE、PE和P的各接口地址

（具体配置过程略）

在MPLS骨干网上配置IGP，本示例中使用OSPF

配置OSPF时，注意需要发布PE1、P和PE2作为LSR ID的32位Loopback接口地址。

（具体配置过程略）

在MPLS骨干网上配置MPLS基本能力和LDP

@配置PE1

[PE1]mpls ls

[PE1]mpls lsr-id 1.1.1.1

[PE1]mpls

[PE1-mpls]quit

[PE1]mpls ldp

[PE1-mpls-ldp]quit

[PE1-GigabitEthernet0/0/0]mpls

[PE1-GigabitEthernet0/0/0]mpls ldp

@配置P

[P]mpls ls

[P]mpls lsr-id 2.2.2.2

[P]mpls

[P-mpls]quit

[PE1]mpls ldp

[P-mpls-ldp]quit

[P-GigabitEthernet0/0/0]mpls

[P-GigabitEthernet0/0/0]mpls ldp

[P-GigabitEthernet0/0/2]mpls

[P-GigabitEthernet0/0/2]mpls ldp

@配置PE2

[PE2]mpls ls

[PE2]mpls lsr-id 3.3.3.3

[PE2]mpls

[PE2-mpls]quit

[PE2]mpls ldp

[PE2-mpls-ldp]quit

[PE2-GigabitEthernet0/0/2]mpls

[PE1-GigabitEthernet0/0/2]mpls ldp

以上配置完成成，PE和P之间应能建议LDP对等体，可能通过dis mpls ldp session查看

<P>dis mpls ldp session

LDP Session(s) in Public Network

Codes: LAM(Label Advertisement Mode), SsnAge Unit(DDDD:HH:MM)

A '*' before a session means the session is being deleted.

——————————————————————————

PeerID Status LAM SsnRole SsnAge KASent/Rcv

——————————————————————————

1.1.1.1:0 Operational DU Active 0000:00:19 79/79

3.3.3.3:0 Operational DU Passive 0000:00:18 75/75

——————————————————————————

TOTAL: 2 session(s) Found.

4.在PE1、PE2上配置MPLS L2VPN，创建静态VC与接口绑定

#配置PE1

[PE1]mpls l2vpn

[PE1]int g0/0/1

[PE1-GigabitEthernet0/0/1]mpls static-l2vc destination 3.3.3.3 transmit-vpn-label 200 receive- vpn-label 100

#配置PE2

[PE2]mpls l2vpn

[PE2]int g0/0/1

[PE2-GigabitEthernet0/0/1]mpls static-l2vc destination 1.1.1.1 transmit-vpn-label 100 receive- vpn-label 200

配置完成后，在PE上可查看静态VC状态，

[PE1]dis mpls static-l2vc interface g0/0/1

*Client Interface : GigabitEthernet0/0/1 is up

AC Status : up

VC State : up

VC ID : 0

VC Type : Ethernet

Destination : 3.3.3.3

Transmit VC Label : 200

Receive VC Label : 100

Label Status : 0

Token Status : 0

Control Word : Disable

VCCV Capabilty : alert ttl lsp-ping bfd

active state : active

OAM Protocol : —

OAM Status : —

OAM Fault Type : —

PW APS ID : 0

PW APS Status : —

TTL Value : 1

Link State : up

Tunnel Policy : —

PW Template Name : —

Main or Secondary : Main

load balance type : flow

Access-port : false

VC tunnel/token info : 1 tunnels/tokens

NO.0 TNL Type : lsp , TNL ID : 0x3

Backup TNL Type : lsp , TNL ID : 0x0

Create time : 0 days, 0 hours, 23 minutes, 21 seconds

UP time : 0 days, 0 hours, 23 minutes, 21 seconds

Last change time : 0 days, 0 hours, 23 minutes, 21 seconds

VC last up time : 2022/05/30 16:37:17

VC total up time : 0 days, 0 hours, 23 minutes, 21 seconds

CKey : 2

NKey : 1

5.在CE上测试网络连通

<CE1>ping 172.16.0.2

PING 172.16.0.2: 56 data bytes, press CTRL_C to break

Reply from 172.16.0.2: bytes=56 Sequence=1 ttl=255 time=240 ms

Reply from 172.16.0.2: bytes=56 Sequence=2 ttl=255 time=110 ms

Reply from 172.16.0.2: bytes=56 Sequence=3 ttl=255 time=140 ms

Reply from 172.16.0.2: bytes=56 Sequence=4 ttl=255 time=110 ms

Reply from 172.16.0.2: bytes=56 Sequence=5 ttl=255 time=140 ms

— 172.16.0.2 ping statistics —

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 110/148/240 ms
