如何通过IPsec野蛮模式实现企业组网互联?

发布时间:2022-09-12 13:00:03 作者:江小鱼阅读:0

[导读]:一、组网及说明注:如无特别说明,描述中的 FW1 或 MSR1 对应拓扑中设备名称末尾数字为 1 的设备,FW2 或 MSR2 对应拓扑中设备名称末尾数字为 2 的设备,以此类推;另外,同一网段中,I...

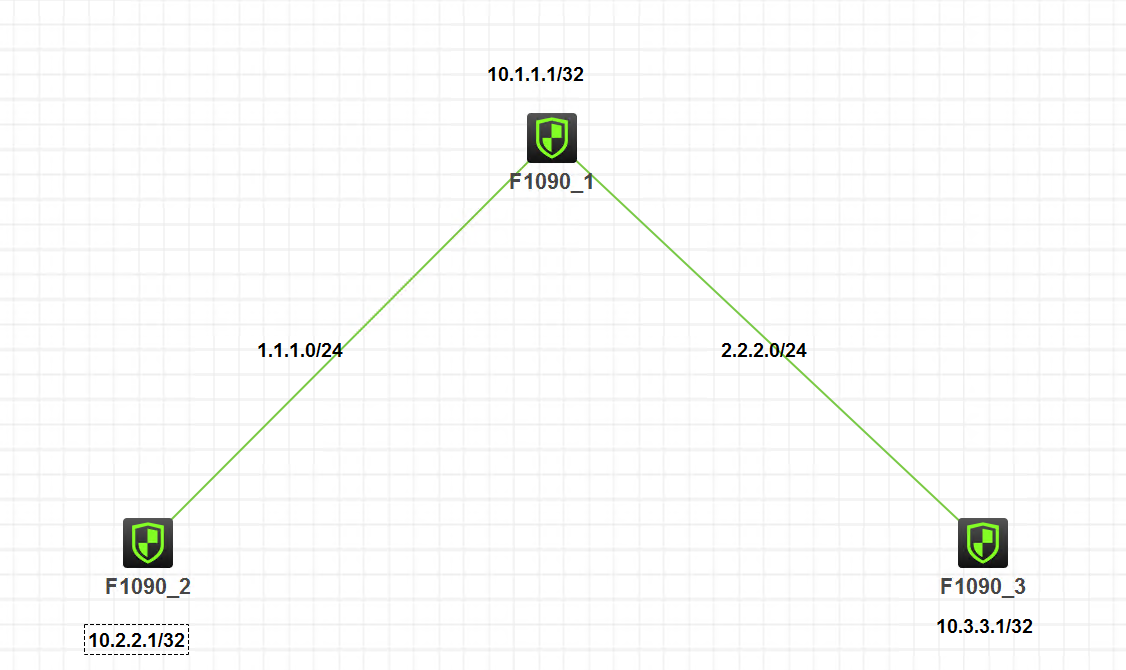

一、组网及说明

如何通过IPsec野蛮模式实现企业组网互联?

注:如无特别说明,描述中的 FW1 或 MSR1 对应拓扑中设备名称末尾数字为 1 的设备,FW2 或 MSR2 对应拓扑中设备名称末尾数字为 2 的设备,以此类推;另外,同一网段中,IP 地址的主机位为其设备编号,如 FW1 的 g0/0 接口若在 1.1.1.0/24 网段,则其 IP 地址为 1.1.1.1/24,以此类推。

二、实验需求

FW1代表中心节点,FW2和FW3代表分支。

FW上使用环回口Loopback0模拟业务网段。

分支分别和中心节点通信,各分支节点之间可以相互通信。

三、配置步骤

3.1 IP、路由、安全域

FW1

#

interface LoopBack0

 ip address 10.1.1.1 255.255.255.255

#

interface GigabitEthernet1/0/1

 port link-mode route

 combo enable copper

 ip address 2.2.2.1 255.255.255.0

 IPsec apply policy ply

#

security-zone name Local

#

security-zone name Trust

 import interface GigabitEthernet1/0/0

 import interface GigabitEthernet1/0/1

#

 ip route-static 10.2.2.1 32 1.1.1.2

 ip route-static 10.3.3.1 32 2.2.2.3

#

security-policy ip

 rule 0 name any

  action pass

FW2

#

interface LoopBack0

 ip address 10.2.2.1 255.255.255.255

#

interface GigabitEthernet1/0/0

 port link-mode route

 combo enable copper

 ip address 1.1.1.2 255.255.255.0

 ipsec apply policy ply

#

security-zone name Local

#

security-zone name Trust

 import interface GigabitEthernet1/0/0

 import interface GigabitEthernet1/0/1

#

 ip route-static 0.0.0.0 0 1.1.1.1

#

security-policy ip

 rule 0 name any

  action pass

FW3

#

interface LoopBack0

 ip address 10.3.3.1 255.255.255.0

#

interface GigabitEthernet1/0/0

 port link-mode route

 combo enable copper

 ip address 2.2.2.3 255.255.255.0

 ipsec apply policy ply

#

security-zone name Local

#

security-zone name Trust

 import interface GigabitEthernet1/0/0

 import interface GigabitEthernet1/0/1

#

 ip route-static 0.0.0.0 0 2.2.2.1

#

security-policy ip

 rule 0 name any

  action pass

#

3.2 IKE部分

FW1

#

ike keychain k1

 pre-shared-key hostname f2 key cipher $c$3$rFTHo6O4pPLOHvZEwmSFGc3gjFRY7Q75Qw==

#

ike keychain k2

 pre-shared-key hostname f3 key cipher $c$3$lo0leXtmx41UHB7Vxok9kFeOJxZnJZ0miw==

#

ike profile pf

 keychain k1

 keychain k2

 dpd interval 10 on-demand

 exchange-mode aggressive

 local-identity fqdn f1

 match remote identity fqdn f2

 match remote identity fqdn f3

FW2

#

ike keychain k1

 pre-shared-key address 1.1.1.1 255.255.255.255 key cipher $c$3$v44JHWonfkj3w9BqDNkQ+LEIFRiUlBKUgw==

#

ike profile pf

 keychain k1

 exchange-mode aggressive

 local-identity fqdn f2

 match remote identity fqdn f1

FW3

#

ike keychain k1

 pre-shared-key address 2.2.2.1 255.255.255.255 key cipher $c$3$PKsnAPnnOgZicN73gXZd3L3ZO9OR3IuS1A==

#

ike profile pf

 keychain k1

 exchange-mode aggressive

 local-identity fqdn f3

 match remote identity fqdn f1

3.3 IPsec部分

FW1

#

acl advanced 3000

 rule 0 permit ip source 10.1.1.1 0 destination 10.2.2.1 0

 rule 5 permit ip source 10.1.1.1 0 destination 10.3.3.1 0

 rule 10 permit ip source 10.3.3.1 0 destination 10.2.2.1 0

 rule 15 permit ip source 10.2.2.1 0 destination 10.3.3.1 0

#

ipsec transform-set ts

 esp encryption-algorithm 3des-cbc

 esp authentication-algorithm md5

#

ipsec policy-template pt 1

 transform-set ts

 security acl 3000

 ike-profile pf

#

ipsec policy ply 1 isakmp template pt

FW2

#

acl advanced 3000

 rule 0 permit ip source 10.2.2.1 0 destination 10.1.1.1 0

 rule 5 permit ip source 10.2.2.1 0 destination 10.3.3.1 0

#

ipsec transform-set ts

 esp encryption-algorithm 3des-cbc

 esp authentication-algorithm md5

#

ipsec policy ply 1 isakmp

 transform-set ts

 security acl 3000

 remote-address 1.1.1.1

 ike-profile pf

FW3

#

acl advanced 3000

 rule 0 permit ip source 10.3.3.1 0 destination 10.1.1.1 0

 rule 5 permit ip source 10.3.3.1 0 destination 10.2.2.1 0

#

ipsec transform-set ts

 esp encryption-algorithm 3des-cbc

 esp authentication-algorithm md5

#

ipsec policy ply 1 isakmp

 transform-set ts

 security acl 3000

 remote-address 2.2.2.1

 ike-profile pf

四、配置关键点

分支和中心节点之间的隧道建立要通过分支来触发,即FW2向FW1发起访问,FW3向FW1发起访问。

分支和分支之间建立隧道需要两边触发,即FW2向FW3发起访问,FW3向FW2发起访问。

分支的感兴趣流除了目的是中心节点外,还需要包括到分支的。

FW1上的ipsec sa如下:

-------------------------------

Interface: GigabitEthernet1/0/0

-------------------------------



  -----------------------------

  IPsec policy: ply

  Sequence number: 1

  Mode: Template

  -----------------------------

    Tunnel id: 1

    Encapsulation mode: tunnel

    Perfect Forward Secrecy:

    Inside VPN:

    Extended Sequence Numbers enable: N

    Traffic Flow Confidentiality enable: N

    Transmitting entity: Responder

    Path MTU: 1444

    Tunnel:

        local  address: 1.1.1.1

        remote address: 1.1.1.2

    Flow:

        sour addr: 10.1.1.1/255.255.255.255  port: 0  protocol: ip

        dest addr: 10.2.2.1/255.255.255.255  port: 0  protocol: ip



    [Inbound ESP SAs]

      SPI: 3754823141 (0xdfce0de5)

      Connection ID: 4294967298

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3562

      Max received sequence-number: 4

      Anti-replay check enable: Y

      Anti-replay window size: 64

      UDP encapsulation used for NAT traversal: N

      Status: Active



    [Outbound ESP SAs]

      SPI: 1056998950 (0x3f008626)

      Connection ID: 4294967299

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3562

      Max sent sequence-number: 4

      UDP encapsulation used for NAT traversal: N

      Status: Active



  -----------------------------

  IPsec policy: ply

  Sequence number: 1

  Mode: Template

  -----------------------------

    Tunnel id: 2

    Encapsulation mode: tunnel

    Perfect Forward Secrecy:

    Inside VPN:

    Extended Sequence Numbers enable: N

    Traffic Flow Confidentiality enable: N

    Transmitting entity: Responder

    Path MTU: 1444

    Tunnel:

        local  address: 1.1.1.1

        remote address: 1.1.1.2

    Flow:

        sour addr: 10.3.3.1/255.255.255.255  port: 0  protocol: ip

        dest addr: 10.2.2.1/255.255.255.255  port: 0  protocol: ip



    [Inbound ESP SAs]

      SPI: 3260450656 (0xc2568760)

      Connection ID: 4294967300

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3575

      Max received sequence-number: 8

      Anti-replay check enable: Y

      Anti-replay window size: 64

      UDP encapsulation used for NAT traversal: N

      Status: Active



    [Outbound ESP SAs]

      SPI: 2013923382 (0x780a0836)

      Connection ID: 4294967301

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3575

      Max sent sequence-number: 5

      UDP encapsulation used for NAT traversal: N

      Status: Active

-------------------------------

Interface: GigabitEthernet1/0/1

-------------------------------



  -----------------------------

  IPsec policy: ply

  Sequence number: 1

  Mode: Template

  -----------------------------

    Tunnel id: 0

    Encapsulation mode: tunnel

    Perfect Forward Secrecy:

    Inside VPN:

    Extended Sequence Numbers enable: N

    Traffic Flow Confidentiality enable: N

    Transmitting entity: Responder

    Path MTU: 1444

    Tunnel:

        local  address: 2.2.2.1

        remote address: 2.2.2.3

    Flow:

        sour addr: 10.1.1.1/255.255.255.255  port: 0  protocol: ip

        dest addr: 10.3.3.1/255.255.255.255  port: 0  protocol: ip



    [Inbound ESP SAs]

      SPI: 2022161426 (0x7887bc12)

      Connection ID: 4294967296

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3554

      Max received sequence-number: 4

      Anti-replay check enable: Y

      Anti-replay window size: 64

      UDP encapsulation used for NAT traversal: N

      Status: Active



    [Outbound ESP SAs]

      SPI: 3633752750 (0xd896aaae)

      Connection ID: 4294967297

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3554

      Max sent sequence-number: 4

      UDP encapsulation used for NAT traversal: N

      Status: Active



  -----------------------------

  IPsec policy: ply

  Sequence number: 1

  Mode: Template

  -----------------------------

    Tunnel id: 3

    Encapsulation mode: tunnel

    Perfect Forward Secrecy:

    Inside VPN:

    Extended Sequence Numbers enable: N

    Traffic Flow Confidentiality enable: N

    Transmitting entity: Responder

    Path MTU: 1444

    Tunnel:

        local  address: 2.2.2.1

        remote address: 2.2.2.3

    Flow:

        sour addr: 10.2.2.1/255.255.255.255  port: 0  protocol: ip

        dest addr: 10.3.3.1/255.255.255.255  port: 0  protocol: ip



    [Inbound ESP SAs]

      SPI: 3168528224 (0xbcdbe760)

      Connection ID: 4294967302

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3583

      Max received sequence-number: 5

      Anti-replay check enable: Y

      Anti-replay window size: 64

      UDP encapsulation used for NAT traversal: N

      Status: Active



    [Outbound ESP SAs]

      SPI: 2761355159 (0xa496ef97)

      Connection ID: 4294967303

      Transform set: ESP-ENCRYPT-3DES-CBC ESP-AUTH-MD5

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3583

      Max sent sequence-number: 5

      UDP encapsulation used for NAT traversal: N

      Status: Active

实验结束!
